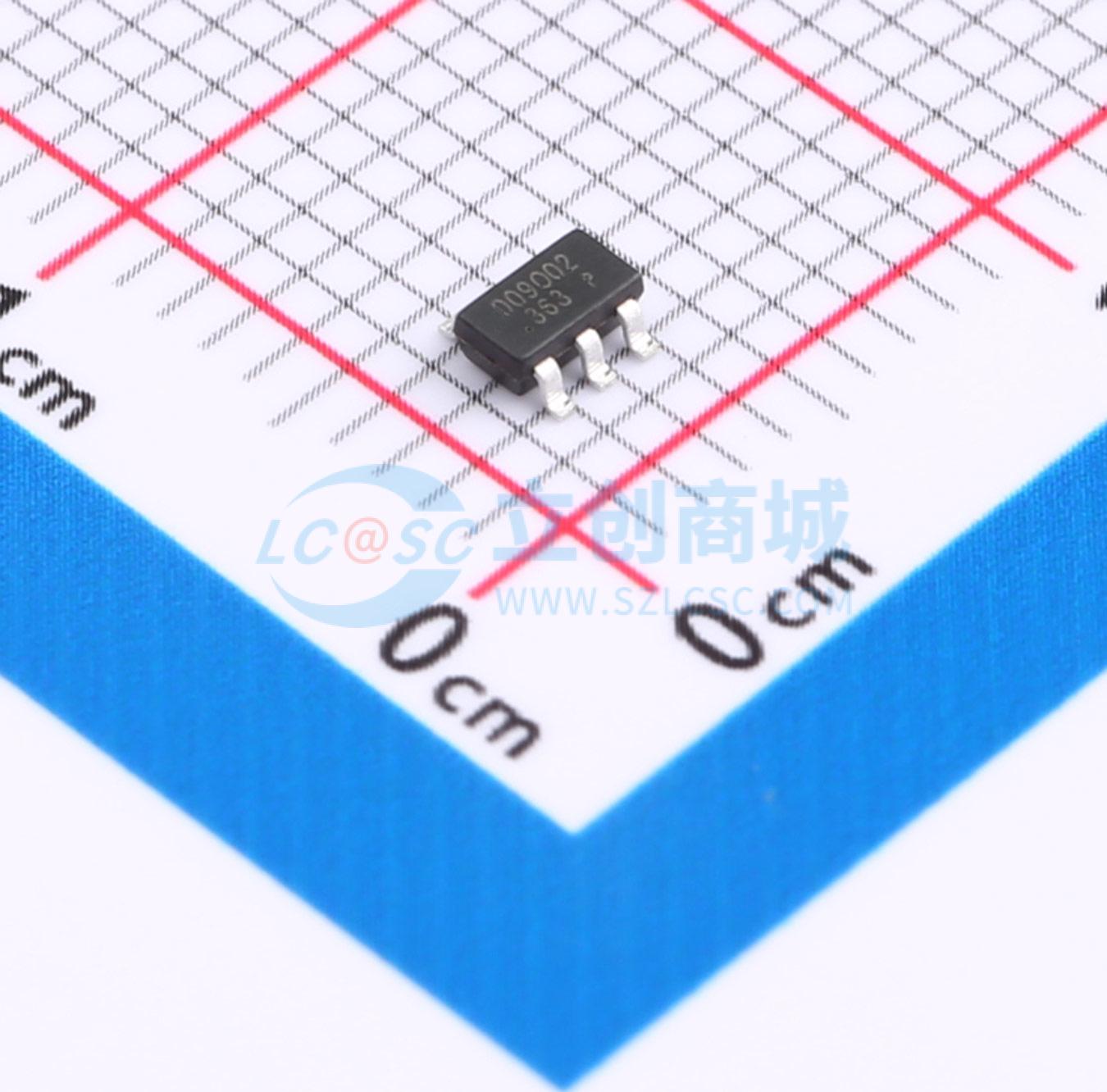

温馨提醒：图片仅供参考，商品以实物为准
OB2009MP
高性能同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高性能、高集成度的次级侧同步整流控制器，用于开关电源系统的次级侧整流。它驱动一个电压降更低的N沟道MOSFET，在反激式转换器的次级侧模拟传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。可支持3V至28V的宽范围系统输出电压。适用于包括不连续导通模式（DCM）、准谐振模式（QR）和连续导通模式（CCM）在内的多种模式应用。通过检测SR MOSFET的漏源电压来控制其导通和关断。此外，为进一步减少SR下降时间，在其中实现了软栅极，可在完全关断前拉低栅极电压电平。采用SOT23-6封装。
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2009MP
- 商品编号
- C7428767
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | 3V~28V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
OB2009是一款高性能、高度集成的次级侧同步整流控制器，用于开关电源系统的次级侧整流。它驱动一个压降更低的N沟道MOSFET，在反激式转换器的次级侧模拟传统二极管整流器，可减少散热、提高输出电流能力和效率，并简化热设计。它能支持3V~28V的宽范围系统输出电压。
商品特性
- 高达150V的VD和VIN引脚高压耐受能力
- 无需使用辅助绕组即可自供电运行
- 适用于DCM、QR和CCM工作模式
- 软栅极驱动实现快速关断
- 精确的次级侧MOSFET Vds检测
- 自适应关断时间控制，有效避免寄生元件引起的振铃影响
- 3A/1A峰值灌/拉电流驱动能力
- VDD欠压锁定（UVLO）保护
应用领域
- 3V~28V AC/DC适配器
- 低压整流电路
- 反激式低端同步整流
- 反激式高端同步整流
