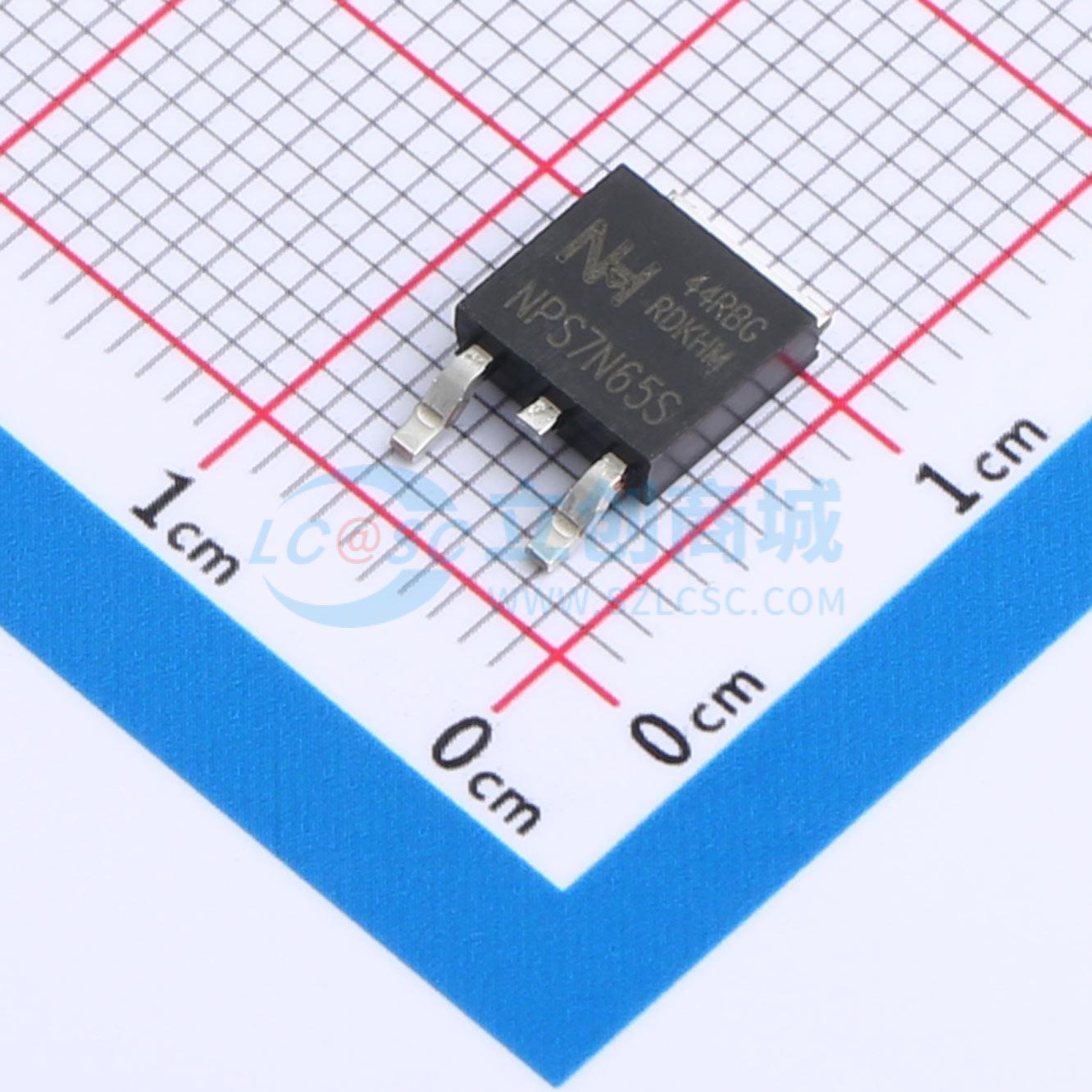

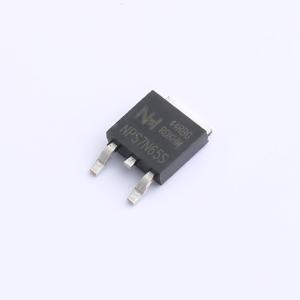

温馨提醒：图片仅供参考，商品以实物为准
NPS7N65S
N沟道 650V 7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低内阻使导通损耗小,小QG减小开关损耗。应用：适配器、LED电源反激式电路初级侧开关电路。
- 品牌名称
- NH(纽航)
- 商品型号
- NPS7N65S
- 商品编号
- C7427691
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1.266421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 1.38Ω@4.5V；1.2Ω@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 24nC | |
| 输入电容(Ciss) | 1.145nF | |
| 反向传输电容(Crss) | 5.5pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 96.2pF |
商品特性
- 低导通电阻RDS(ON),实现高效率
- 低栅极电荷,支持高速开关
- 高单脉冲雪崩能量,确保高可靠性
- 100%进行了非钳位感性负载开关(UIS)和栅极电阻(RG)测试
应用领域
-交流/直流转换器-适配器和充电器-LED驱动器-高频电路和开关电源
