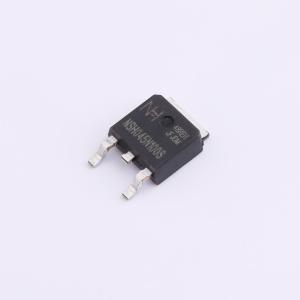

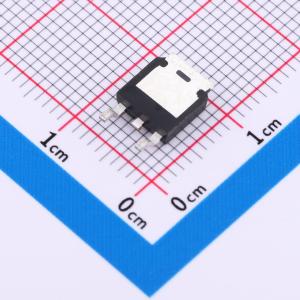

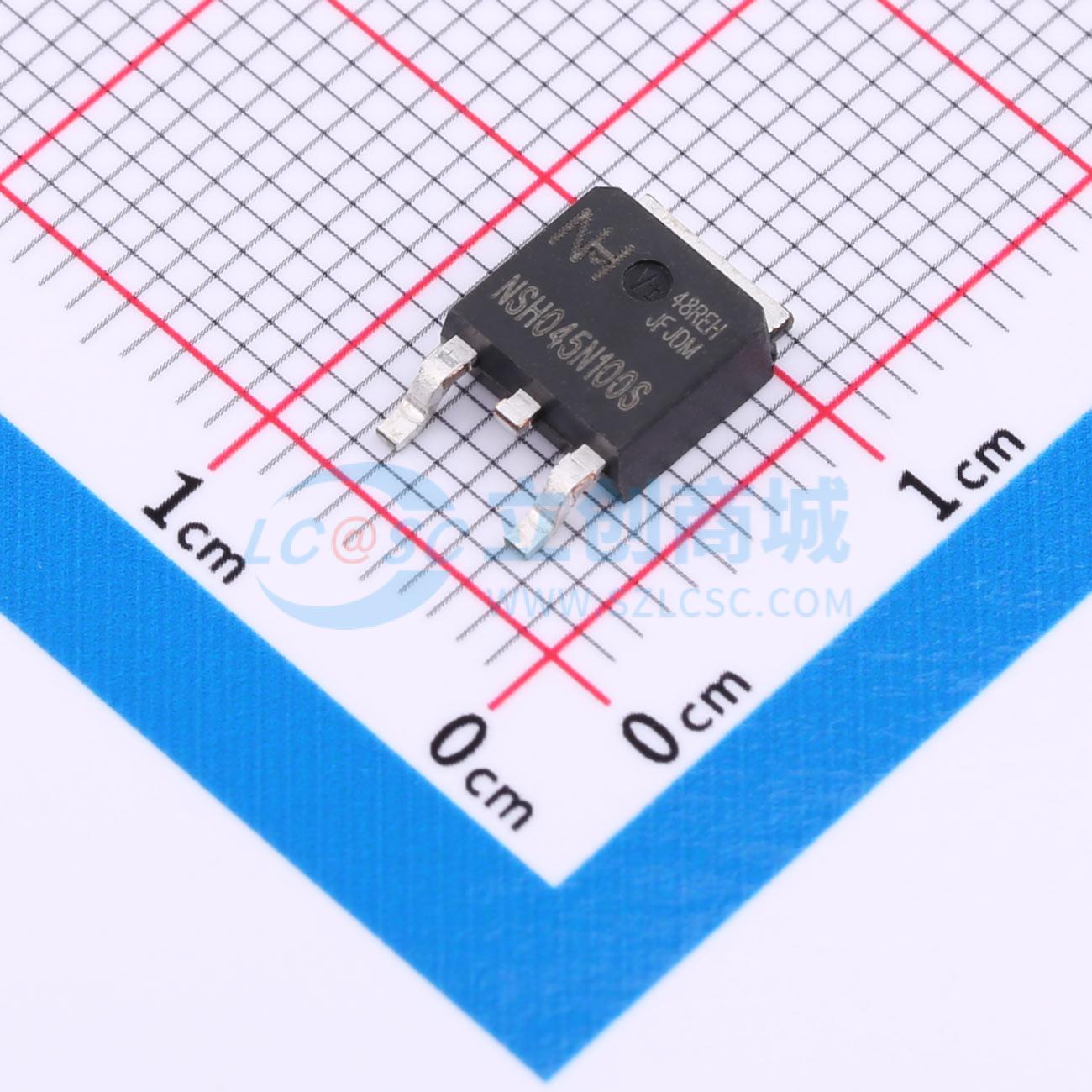

NSH045N100S
1个N沟道 耐压:100V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低内阻使导通损耗小,小QG减小开关损耗。应用：适配器和LED电源次级侧同步整流或DC-DC电机驱动。
- 品牌名称
- NH(纽航)
- 商品型号
- NSH045N100S
- 商品编号
- C7427701
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1.958763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 179W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 4.5nF | |
| 反向传输电容(Crss) | 30pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 970pF |
商品特性
- 低导通电阻RDS(ON),实现高效率
- 低栅极电荷,实现高速开关
- 高单脉冲雪崩能量,实现高可靠性
- 100%进行非钳位感性负载开关测试和栅极电阻测试
应用领域
-DC/DC转换器和同步整流-高频电路和电池管理系统(BMS)-电机驱动和印刷电路板控制-汽车电子和不间断电源(UPS)
