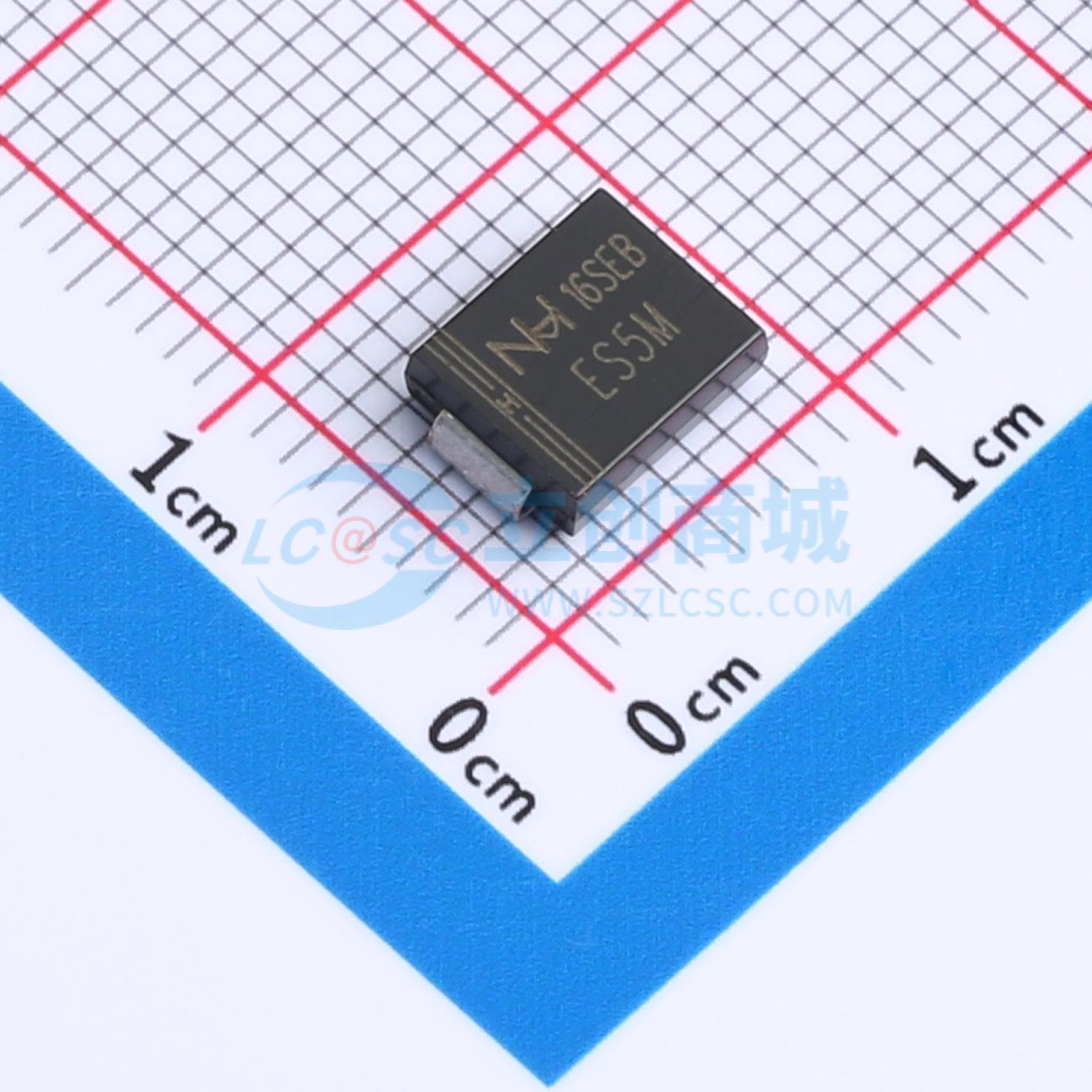

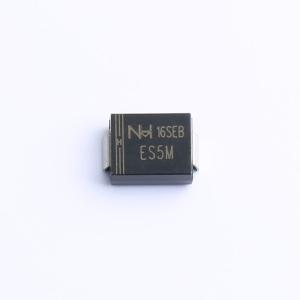

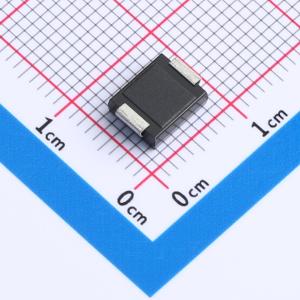

温馨提醒：图片仅供参考，商品以实物为准
ES5M
耐压:1000V 电流:5A 反向恢复时间：35ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：玻璃钝化芯片结。超快反向恢复时间。低正向压降，效率高。低漏电流，可靠性高。高正向浪涌能力，可靠性高。应用：高频逆变器。AC/DC转换器
- 品牌名称
- NH(纽航)
- 商品型号
- ES5M
- 商品编号
- C7427721
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.323571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 3.5V@5A | |
| 直流反向耐压(Vr) | 1kV | |
| 整流电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 120A |
商品特性
- 玻璃钝化芯片结
- 超快反向恢复时间
- 低正向压降，实现高效率
- 低漏电流，确保高可靠性
- 高正向浪涌能力，保证高可靠性
- 引脚：可根据MIL - STD - 202方法208进行焊接的镀铅引脚
- 安装位置：任意
- 无铅：无铅表面处理，符合RoHS标准
- 重量：约0.254克（0.009盎司）
应用领域
高频逆变器、AC/DC转换器、DC/DC转换器、LED驱动器等应用
