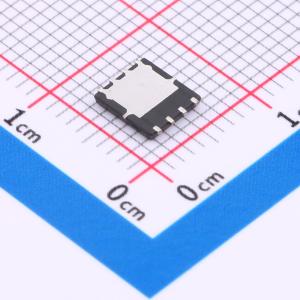

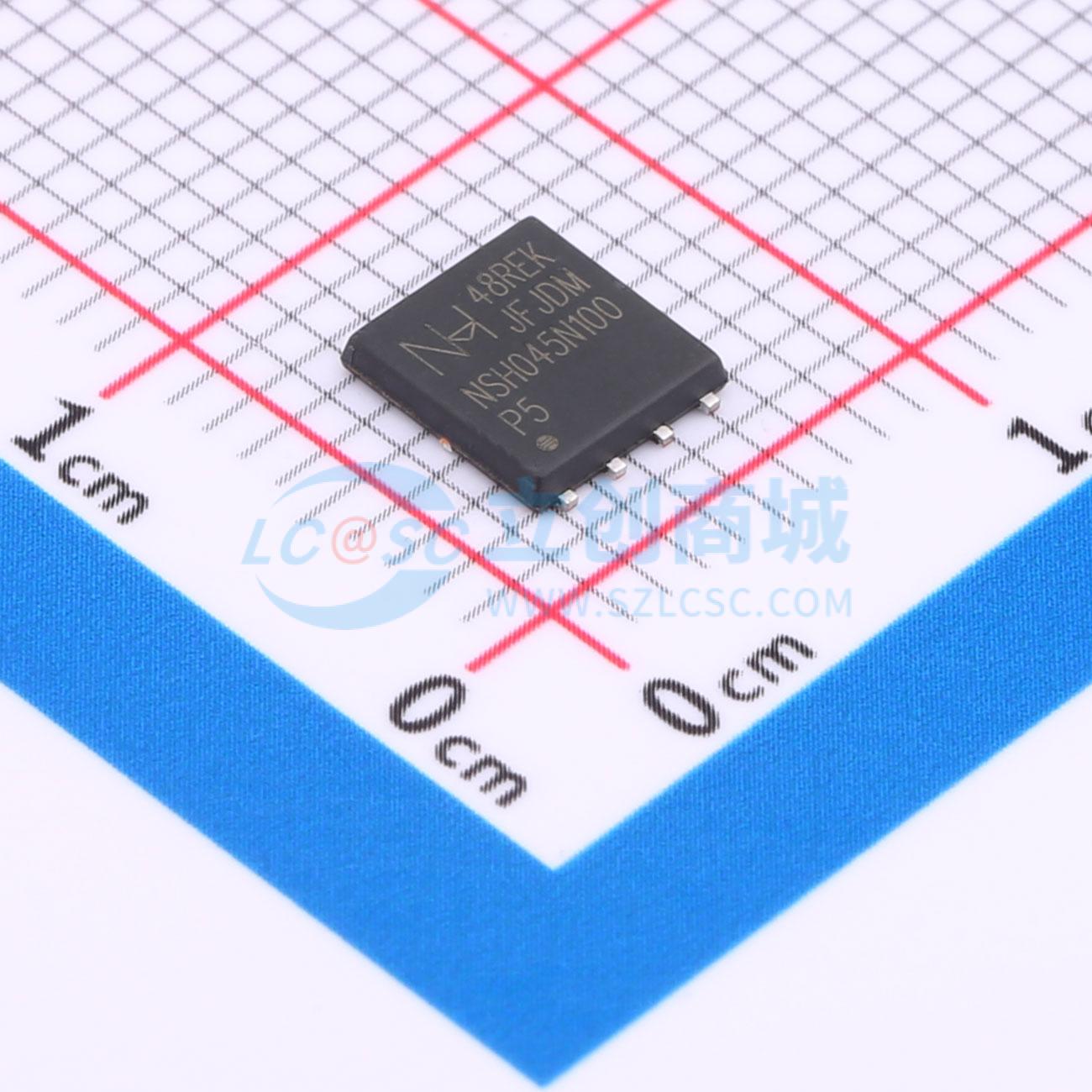

温馨提醒：图片仅供参考，商品以实物为准
NSH045N100P5
1个N沟道 耐压:100V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低内阻使导通损耗小,小QG减小开关损耗。应用：PD 次级侧同步整流。
- 品牌名称
- NH(纽航)
- 商品型号
- NSH045N100P5
- 商品编号
- C7427700
- 商品封装
- PDFN5x6-8
- 包装方式
- 编带
- 商品毛重
- 0.510204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V | |
| 耗散功率(Pd) | 227W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 6.772nF | |
| 反向传输电容(Crss) | 33pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CMSA6276A采用先进的沟槽技术，可实现出色的RDS(ON)、低栅极电荷，并最大程度降低电源转换应用的损耗。
商品特性
- 先进沟槽 MOSFET 技术
- 低导通电阻 RDS(ON)
- 超低栅极电荷
- 符合 RoHS 标准
- 100% 进行了非钳位感性开关(UIS)和栅极电阻(RG)测试
- 高功率和电流处理能力
应用领域
- PD 充电器 V-BUS
- 开关电源(SMPS)二次侧同步整流器
- 主板/显卡核心电压(MB/VGA Vcore)
- 无刷直流(BLDC)电机驱动器
- 负载点(POL)应用
