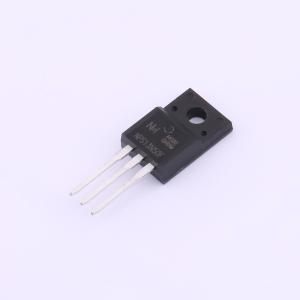

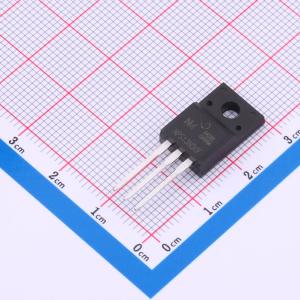

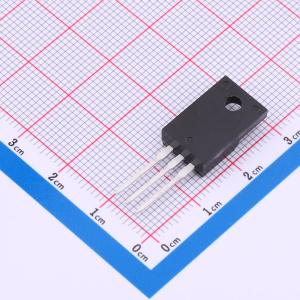

温馨提醒：图片仅供参考，商品以实物为准
NPS13N50F
1个N沟道 耐压:500V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 低内阻使导通损耗小,小QG减小开关损耗。应用：PFC开关电路、双管正激或LLC谐振。
- 品牌名称
- NH(纽航)
- 商品型号
- NPS13N50F
- 商品编号
- C7427696
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.728克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 385mΩ@10V | |
| 耗散功率(Pd) | 42W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 40nC@10V | |
| 输入电容(Ciss) | 1.96nF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻RDS(ON)
- 超低栅极电荷
- 符合RoHS标准
- 100%进行了非钳位感性负载开关(UIS)和栅极电阻(RG)测试
应用领域
- 适配器、个人电脑(PC)、功率传输(PD)、充电器、LED驱动器
- 开关模式电源(SMPS)
- 不间断电源(UPS)
