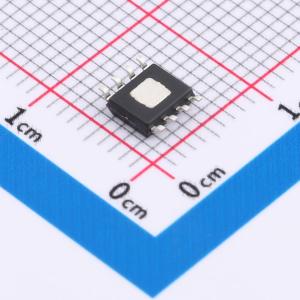

MXHV9910BE
离线高亮度LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXHV9910是一款低成本、高亮度（HB）LED驱动器，采用IXYS IC部门的高压BCDMOS on SOI工艺制造。该驱动器具有内部电路，可以从通用交流电源线或8VDC至450VDC电压下工作。这种高度灵活的输入工作电压使这款IC能够应用于广泛的高亮度LED应用中。该驱动器具有固定频率、峰值电流控制方式，为串联和并联驱动多个LED提供了理想的解决方案。此外，可以通过在LD引脚上施加一个小的直流电压，或者通过在PWMD引脚上施加低频数字PWM信号来实现LED调光。MXHV9910提供标准8引脚SOIC封装以及带外露散热焊盘（EP）的热增强型8引脚SOIC封装。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- MXHV9910BE
- 商品编号
- C7427483
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.387克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8V~450V | |
| 开关频率 | 51kHz~77kHz |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
MXHV9910是一款低成本、高亮度（HB）LED驱动器。该驱动器具备内部电路，可在通用交流线路或8VDC至450VDC的直流电源下工作。这种高度灵活的输入工作电压使该集成电路可应用于广泛的高亮度LED应用场景。 该驱动器采用固定频率、峰值电流控制方法，为串联和并联驱动多个LED提供了理想解决方案。此外，可通过向LD引脚施加小直流电压，或向PWMD引脚施加低频数字PWM信号来实现LED调光。 MXHV9910提供标准8引脚SOIC封装和带外露散热焊盘（EP）的热增强型8引脚SOIC封装。
商品特性
- 8VDC至450VDC输入电压范围
- 效率>90%
- 可串联/并联驱动多个LED
- 调节LED驱动电流
- 线性或PWM亮度控制
- 电阻可编程振荡器频率
- 符合RoHS标准
应用领域
- 平板显示器RGB背光源
- 标识和装饰性LED照明
- DC/DC或AC/DC LED驱动应用
