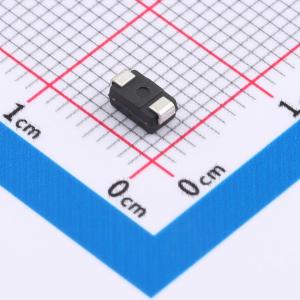

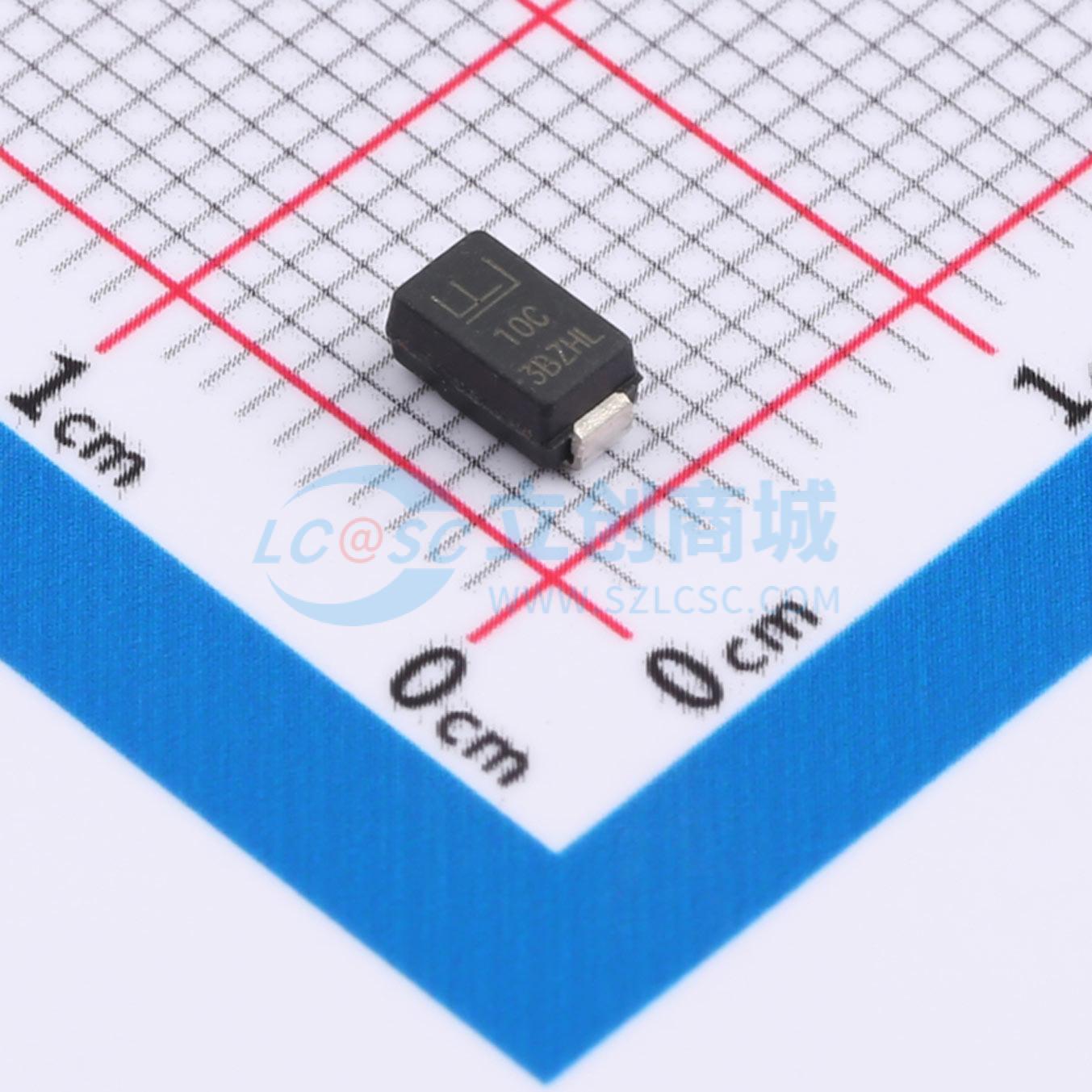

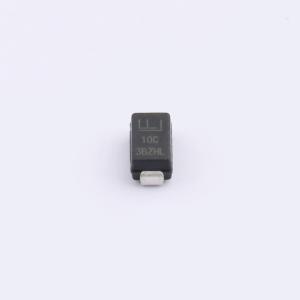

温馨提醒：图片仅供参考，商品以实物为准
P4SMA10CA
双向TVS 8.55V截止 峰值浪涌电流：28.3A@10/1000us
- 描述
- P4SMA系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- P4SMA10CA
- 商品编号
- C7427485
- 商品封装
- DO-214AC
- 包装方式
- 编带
- 商品毛重
- 0.12376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 8.55V | |
| 钳位电压 | 14.5V | |
| 峰值脉冲电流(Ipp) | 28.3A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.5V | |
| 反向电流(Ir) | 10uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
P4SMA系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变而设计。
商品特性
- 在10/1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%
- 出色的钳位能力
- 当VBR最小值>12V时，典型反向电流小于1μA
- 表面贴装封装，适用于紧凑的PCB布局
- 薄型封装
- 因超过最大额定值而导致的典型故障模式为短路状态
- 根据JEDEC JESD201A的表4a和4c进行晶须测试
- IEC 61000-4-2 ESD 30kV（空气）、30kV（接触）
- 内置应力释放结构
- 快速响应时间：从0V到BV最小值通常小于1.0ps
- UL认可的环氧树脂，符合V-0级阻燃标准；塑料封装按UL-94标准阻燃等级为V-0
- 符合J-STD-020标准的MSL 1级，无铅焊接峰值温度最高为260℃
- 雾锡、无铅电镀
- 无卤且符合RoHS标准
- 无铅E3表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J-STD609A.01）
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线和其他易受影响电路的保护。
