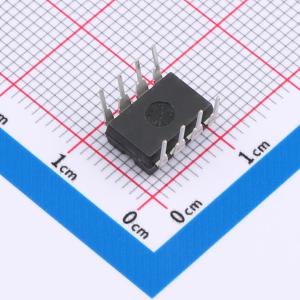

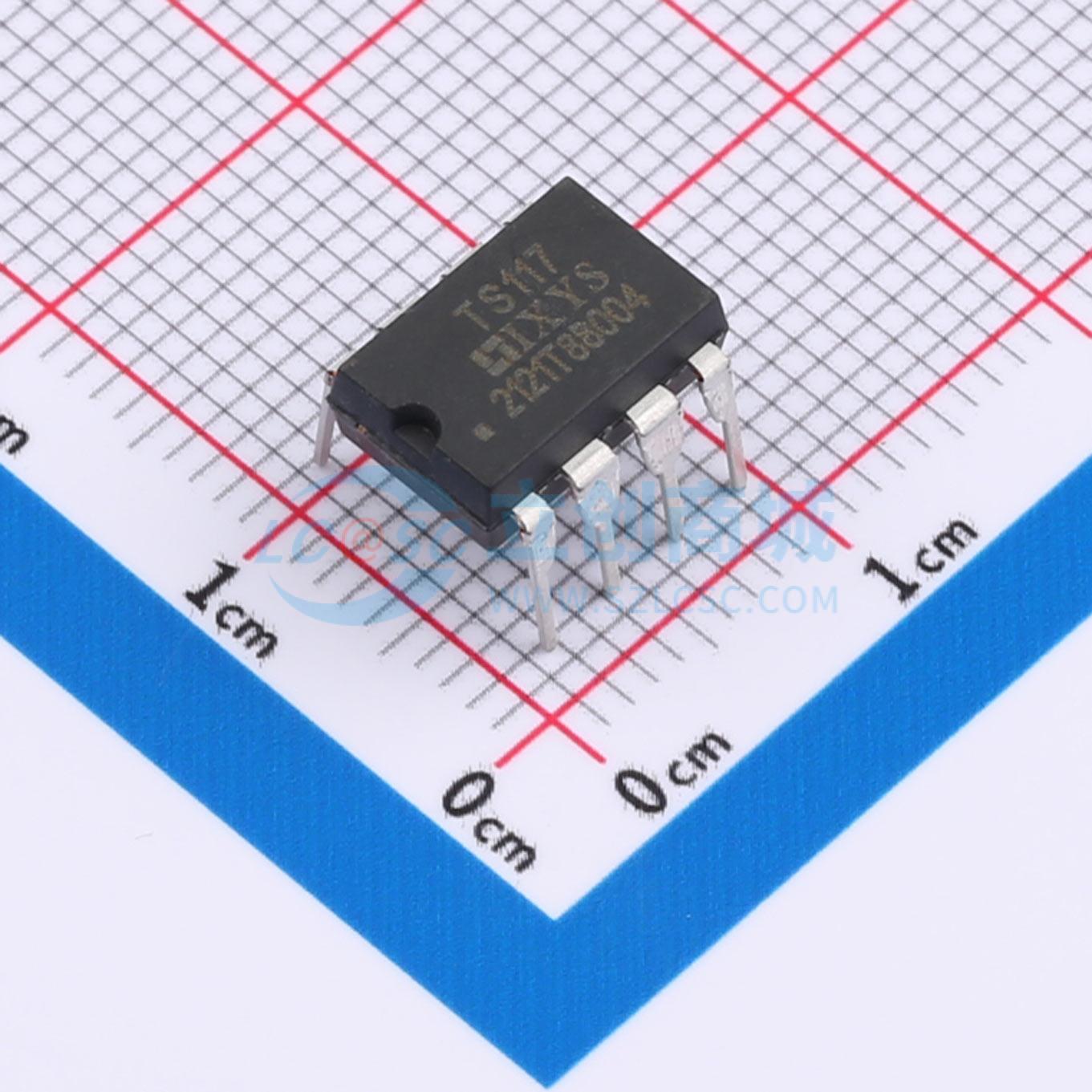

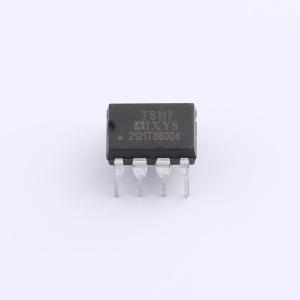

TS117
多功能电信开关集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS117集成电路器件将一个350V常开(1-Form-A)继电器与光耦合器集成在一个封装中。该继电器采用光学耦合MOSFET技术，提供3750 Vrms的输入到输出隔离。其采用专利OptoMOS架构的光耦合继电器输出由高效的红外LED控制。TS117使电信电路设计师能够在单个组件中结合两个离散功能，比传统的离散组件解决方案占用更少的空间。
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- TS117
- 商品编号
- C7427489
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 1.142克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 连续负载电流 | 120mA | |
| 负载电压 | - | |
| 正向压降(Vf) | 1.2V | |
| 正向电流(If) | 2mA | |
| 导通电阻 | 23Ω | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 3ms | |
| 截止时间(Toff) | 3ms | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 800mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
TS117集成电路器件将一个350V常开(1-Form-A)继电器与光耦合器集成在一个封装中。该继电器采用光学耦合MOSFET技术，提供3750 Vrms的输入到输出隔离。其采用专利OptoMOS架构的光耦合继电器输出由高效的红外LED控制。TS117使电信电路设计师能够在单个组件中结合两个离散功能，比传统的离散组件解决方案占用更少的空间。
商品特性
- 3750 Vrms 输入/输出隔离
- 低驱动功率要求（TTL/CMOS 兼容）
- FCC 兼容
- VDE 兼容
- 无 EMI/RFI 产生
- 小巧的 8 引脚封装
- 提供表面贴装和卷带版本
应用领域
- 电信通信
- 电信交换
- 尖端/环路电路
- 调制解调器切换（笔记本、便携本、掌上型）
- 挂机开关
- 号码脉冲
- 地址启动
- 拨号注入
- 仪器仪表
- 多路复用器
- 数据采集
- 电子交换
- 输入/输出子系统
- 表计（瓦时、水、气）
- 安全
- 工业控制
