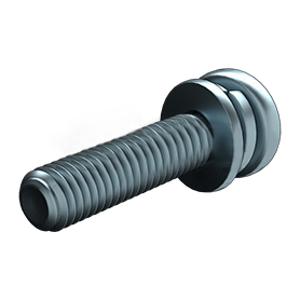

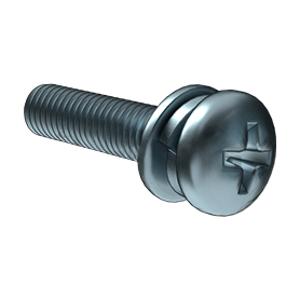

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M3*16,蓝白锌,4.8级
- 工业品
价格：￥0.0346价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100118
- 商品编号
- C7425626
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M3*16
广东仓0
购买数量
个
(3000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M3*16 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 6.64-7.0 |
| 牙外径 | 2.894-3 |
| 牙距 | 0.5 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 15.7-16.3 |
| 组合平垫内径 | 2.73-2.83 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 5.3-5.6 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 2.69-2.83 |
| 组合弹垫自由高度 | 1.6-2.0 |
| 头型 | 盘头 |
| 槽深 | 1.4-1.8 |
| 头部厚度 | 2.26-2.4 |
| 组合弹垫厚度 | 0.7-0.9 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.45-0.55 |
| 组合弹垫宽度 | 1.1-1.3 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG(威工)品牌CHL100118型号十字盘头机螺钉平弹垫组合，符合GB9074.4标准，适用于高精度装配需求
2
材质采用1008碳钢，具有良好的强度与韧性，满足一般工业连接要求
3
性能等级为4.8级，具备适中的抗拉强度和屈服强度，适合常规机械装配场景
4
螺纹规格为M3×16，螺距0.5mm，牙型为标准机械牙，确保与常见螺母或螺孔良好配合
5
表面处理为蓝白锌镀层，提供优良的防锈性能，适用于室内及轻度腐蚀环境
6
采用十字槽（PH1）设计，便于电动工具或手动螺丝刀快速安装与拆卸
7
头部为盘头结构，直径5.3-5.6mm，厚度2.26-2.4mm，提供足够的拧紧空间且不易滑脱
8
配套组合平垫外径6.64-7.0mm，内径2.73-2.83mm，厚度0.45-0.55mm，有效分散压力，防止被连接件表面损伤
9
组合弹垫内径2.69-2.83mm，自由高度1.6-2.0mm，厚度0.7-0.9mm，宽度1.1-1.3mm，可提供预紧力补偿，防止松动
10
公称长度15.7-16.3mm，实际螺纹长度约15.65-16.35mm，确保足够深入螺孔以实现可靠连接
11
牙尖角度为60°，符合ISO标准，保证螺纹咬合紧密、传动顺畅
12
尾端为平尾设计，便于在盲孔或深度受限场合使用
13
螺纹通规与止规检测合格，确保螺纹精度符合标准要求，避免安装时出现卡滞或过松问题
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于电子设备、家用电器、仪器仪表、小型电机等轻中型设备的固定连接
2
适用于需要防松功能的非高强度连接部位，如外壳固定、面板安装、电路板支撑等
3
在金属板材、塑料件与金属件之间的连接中表现优异，尤其适合对装配效率有要求的自动化生产线
4
可用于室内外温差较小、湿度适中的工业环境中，例如控制柜内部组件固定、配电箱装配等
5
适合批量装配作业，配合电动螺丝刀可大幅提升工作效率
6
不适用于承受剧烈振动或高温高压环境下的关键受力连接点
注意事项 PRECAUTIONS
1
使用前请确认被连接件的螺孔尺寸与M3×0.5螺纹匹配，避免强行旋入导致螺纹损坏
2
安装时建议使用扭矩扳手或设定合适转速的电动工具，防止因过度拧紧造成螺纹断裂或材料变形
3
蓝白锌涂层虽具防腐能力，但在高湿、盐雾或酸碱环境下仍需额外防护，建议定期检查是否有锈蚀迹象
4
本产品为组合件，包含螺钉、平垫圈和弹簧垫圈，应整套使用，不可随意替换其他类型垫圈
5
避免在高温（>120℃）或强腐蚀性环境中长期使用，以免影响镀层寿命和机械性能
6
存储时应保持干燥通风，避免堆叠挤压导致头部变形或螺纹损伤
7
若需更高抗振或耐腐蚀性能，请选用不锈钢材质或更高性能等级（如8.8级）的产品
