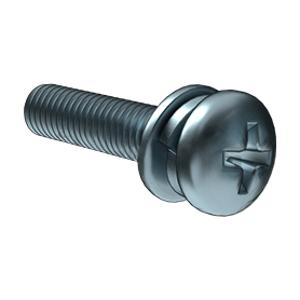

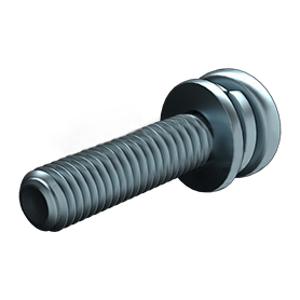

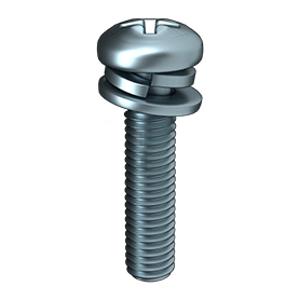

威工,十字盘头机螺钉平弹垫组合,GB9074.4,M5*10,蓝白锌,4.8级
- 工业品
价格：￥0.0559价格含税（税率13%）
- 品牌名称
- WG(威工)
- 商品型号
- CHL100149
- 商品编号
- C7425644
- 商品毛重
1克(g)
- 材质 1008(碳钢)
- 规格 M5*10
广东仓0
购买数量
个
(1500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 十字盘头机螺钉三组合 |
| 材质 | 1008(碳钢) |
| 规格 | M5*10 |
| 表面处理 | 蓝白锌 |
| 性能等级 | 4.8级 |
| 组合平垫外径 | 9.64-10 |
| 牙外径 | 4.85-5 |
| 牙距 | 0.8 |
| 牙型 | 机械牙 |
| 尾端处理 | 平尾 |
| 槽型 | 十字 |
| 公称长度 | 9.7-10.3 |
| 组合平垫内径 | 4.57-4.75 |
| 属性 | 参数值 |
|---|---|
| 螺纹通规 | OK |
| 头部直径 | 9.14-9.5 |
| 螺纹止规 | OK |
| 组合弹垫内径 | 4.45-4.75 |
| 组合弹垫自由高度 | 2.6-3.25 |
| 头型 | 盘头 |
| 槽深 | 2.4-2.9 |
| 头部厚度 | 3.52-3.7 |
| 组合弹垫厚度 | 1.2-1.4 |
| 牙尖角度 | 60 |
| 组合平垫厚度 | 0.9-1.1 |
| 组合弹垫宽度 | 1.9-2.1 |
| 旋向 | 右旋 |
商品详情
产品特点 FEATURES
1
本产品为WG（威工）品牌CHL100149型号的十字盘头机螺钉平弹垫组合件，符合GB9074.4标准，适用于高精度装配需求
2
材质采用1008碳钢，具有良好的强度与韧性，适合一般机械结构连接使用
3
性能等级为4.8级，满足常规工业应用中的抗拉强度要求，确保连接稳定可靠
4
表面处理为蓝白锌镀层，具备优异的防腐蚀性能，可在中等湿度环境下长期使用，有效防止氧化生锈
5
螺纹规格为M5×10，螺距0.8mm，牙型为标准机械牙，牙尖角度60°，螺纹通规和止规检测合格，保证螺纹配合精度
6
头部为盘头设计，直径9.14-9.5mm，槽型为十字（PH2），便于电动或手动工具快速拧紧，操作高效
7
组合件包含平垫圈与弹簧垫圈，平垫外径9.64-10mm，内径4.57-4.75mm，厚度0.9-1.1mm；弹垫内径4.45-4.75mm，自由高度2.6-3.25mm，厚度1.2-1.4mm，宽度1.9-2.1mm，可有效防止螺栓松动，提升连接可靠性
8
公称长度9.7-10.3mm，实际长度范围9.71-10.29mm，头部厚度3.52-3.7mm，尾端为平尾设计，适用于多种安装深度需求
9
右旋螺纹设计，符合通用安装规范，适配绝大多数标准设备与机械结构
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
广泛应用于机械制造、设备组装、电气柜固定、自动化设备安装等工业领域
2
适用于需要防松、防振动的连接场合，如电机底座固定、控制面板安装、金属框架拼接等
3
适合在室内或轻度户外环境中使用，尤其适用于对防腐有一定要求但不处于严苛腐蚀环境的工况
4
常用于各类机电产品、仪器仪表、输送设备、机床附件等的零部件连接与固定
5
可作为标准紧固件用于批量装配作业，提高生产效率与装配一致性
注意事项 PRECAUTIONS
1
使用前请确认被连接件的孔径与螺纹匹配，避免强行攻丝造成螺纹损坏
2
安装时建议使用扭矩扳手或电动工具控制拧紧力矩，避免过紧导致螺纹滑牙或部件变形
3
在高温、高湿或强腐蚀性环境中使用时，建议搭配更高防护等级的表面处理或密封胶增强防腐效果
4
该产品为标准件，不建议用于承受冲击载荷或动态疲劳载荷的高强度连接部位
5
长期存放应保持干燥通风，避免接触酸碱性物质，防止镀层脱落影响使用寿命
6
如需拆卸重复使用，请检查螺纹及垫圈是否完好，如有变形或磨损建议更换新件以保障连接安全
