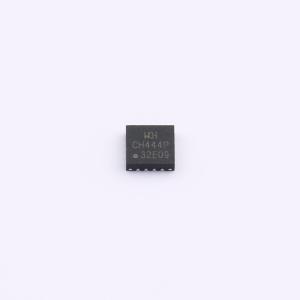

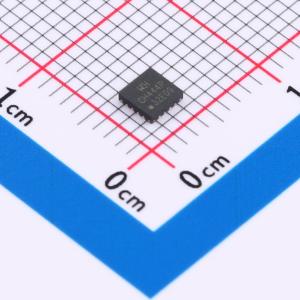

温馨提醒：图片仅供参考，商品以实物为准
CH444P
双刀四掷5V低阻模拟开关芯片CH444P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双刀四掷5V低阻模拟开关芯片CH444P，高带宽，低导通电阻，可以支持3.3V或更低电源电压。
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH444P
- 商品编号
- C7423908
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 5Ω | |
| 工作电压 | 4V~5.5V | |
| 导通电容(Con) | 9pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 3ns | |
| 关闭时间(toff) | 2ns | |
| 带宽 | 400MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道 |
商品概述
CH440G、CH440P、CH440R、CH442Q、CH442E、CH443K、CH443L、CH444G、CH444P、CH448F和CH448U是额定5V电源电压的模拟开关芯片，具有高带宽和低导通电阻，可支持3.3V或更低的电源电压。CH445P是额定3.3V电源电压的模拟开关芯片，具有高带宽和低导通电阻，可支持2.5V或更低的电源电压。CH440和CH445包含4路二选一低阻宽带双向模拟开关，构成四通道2:1多路复用器，可用于视频或USB信号的二选一切换。CH442包含2路二选一低阻宽带双向模拟开关，构成双通道2:1多路复用器，可用于视频或USB差分信号的二选一切换。CH443包含1路二选一低阻宽带双向模拟开关，构成单通道2:1多路复用器，可用于视频等信号的二选一切换，或用于实现与、或、非等简单逻辑门功能，或用于两个不同电压域之间的数字信号电平转换。CH444包含2路四选一低阻宽带双向模拟开关，构成双通道4:1多路复用器，可用于视频或USB差分信号的四选一切换。CH448包含一对差分信号八选一低阻宽带双向模拟开关，构成双通道8:1多路复用器，可用于视频或USB信号的八选一切换。此外，CH448F通过对两通道全局使能引脚进行组合控制，还可实现16:1多路复用器，即十六选一功能。
商品特性
- 低导通电阻，Ron典型值约为5Ω
- 高带宽，支持视频信号，支持低速、全速和480Mbps高速USB信号
- 切换快速，Ton/Toff典型值小于5nS
- ESD支持2KV HBM
- CH440/CH442/CH444/CH445/CH448提供全局使能引脚，实现多通道模拟开关的统一使能和统一切换
- CH448支持差分信号，并且CH448F为两个信号通道提供独立的全局使能引脚
- CH448/440/442/443/444的控制信号独立于电源电压，支持5V、3.3V、2.5V控制信号
- 宽电源电压范围，低静态功耗。5V开关芯片支持额定5V电源电压（支持5V ~ 2.5V控制信号），低至2.5V电源可用；3.3V开关芯片支持额定3.3V电源电压（支持3.3V ~ 2.5V控制信号），低至1.8V电源可用
- 提供SOP16、TSSOP16、QFN10、QFN16、QFN24、MSOP10和SOT363等封装形式，兼容RoHS
