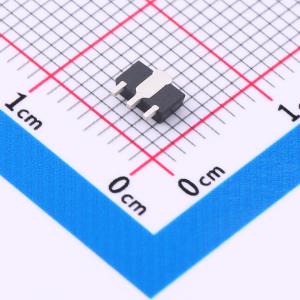

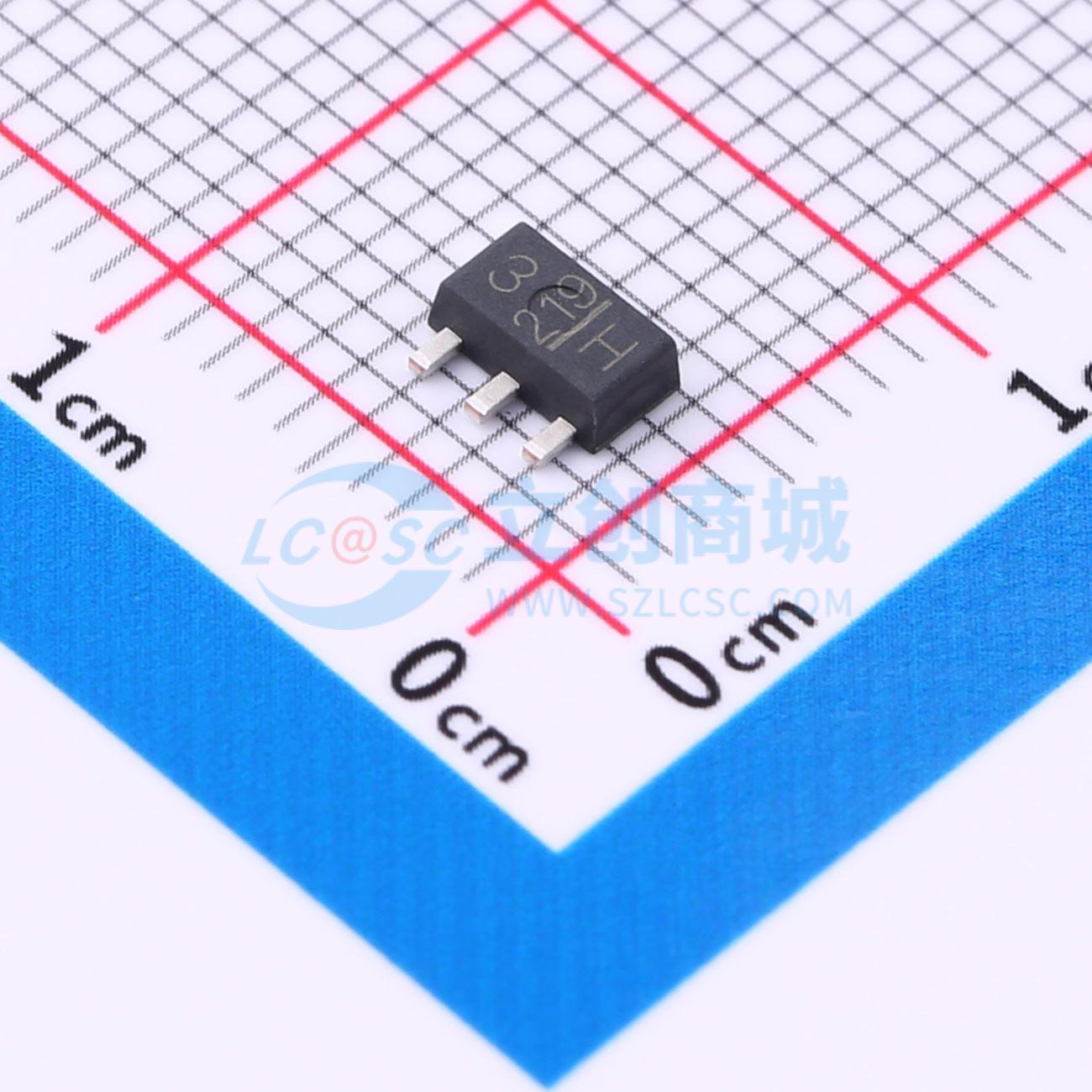

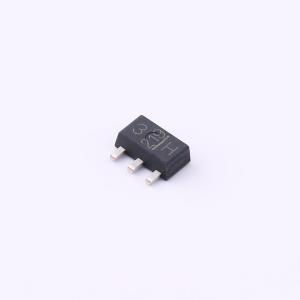

温馨提醒：图片仅供参考，商品以实物为准
2SD2686(TE12L,ZC)
硅NPN外延型达林顿功率晶体管
- 描述
- 特性：高直流电流增益：hFE = 2000（最小值）（VCE = 2 V，IC = 1.0 A）。 集电极和基极之间包含齐纳二极管。应用：电磁阀驱动应用。 电机驱动应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 2SD2686(TE12L,ZC)
- 商品编号
- C7421251
- 商品封装
- SC-62
- 包装方式
- 编带
- 商品毛重
- 0.1218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 60V | |
| 集电极电流(Ic) | 1A | |
| 耗散功率(Pd) | 1W | |
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 1.2V；1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 直流电流增益(hFE) | 2000 | |
| 特征频率(fT) | - | |
| 射基极击穿电压(Vebo) | 8V | |
| 基极-发射极饱和电压(VBE(sat)) | 2V | |
| 基极-发射极导通电压(VBE(on)) | - | |
| 工作温度 | - |
商品特性
- 高直流电流增益：hFE = 2000（最小值）（VCE = 2 V，IC = 1.0 A）
- 集电极和基极之间包含齐纳二极管
应用领域
- 螺线管驱动应用
- 电机驱动应用
