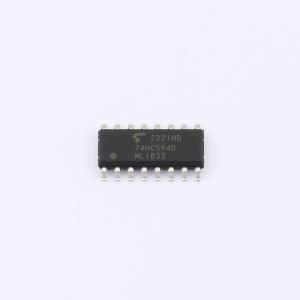

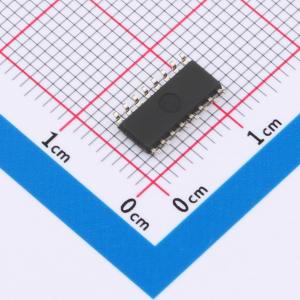

74HC594D(BJ)
CMOS数字集成电路，带输出寄存器的8位移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8位带输出寄存器的移位寄存器。采用硅栅CMOS技术制造的高速8位带输出寄存器的移位寄存器，能实现类似于等效LSTTL的高速操作，同时保持CMOS的低功耗。包含一个8位静态移位寄存器，该寄存器为一个8位存储寄存器提供数据。移位操作在SCK输入的上升沿完成。输出寄存器在RCK输入的上升沿加载移位寄存器的内容。由于RCK和SCK信号相互独立，因此在移位操作期间并行输出可以保持稳定。并且在移位寄存器和存储寄存器上都提供了直接覆盖清除（SCLR和RCLR）功能。所有输入都配备了防静电放电或瞬态过电压的保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74HC594D(BJ)
- 商品编号
- C7421254
- 商品封装
- SOIC16
- 包装方式
- 编带
- 商品毛重
- 0.3064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 55MHz | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 12ns@5V,15pF | |
| 输出电流 | 35mA |
