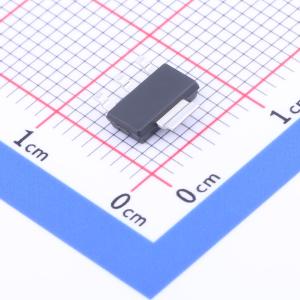

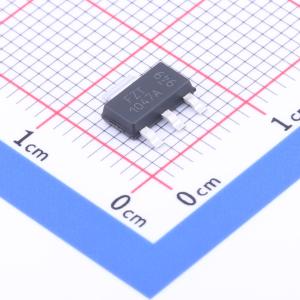

温馨提醒：图片仅供参考，商品以实物为准
FZT1047ATA
NPN 电流:5A 电压:10V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：BVCEO > 10V。 高连续集电极电流：IC = 5A。 峰值脉冲电流：ICM = 20A。 低饱和电压：VLEsat < 45mV @ 500mA。 低等效导通电阻：RSAT = 44mΩ @ 5A。 hFE 指定高达 20A，高增益保持。 无铅涂层；符合 RoHS 标准。 无卤素和锑，“绿色”器件
- 品牌名称
- DIODES(美台)
- 商品型号
- FZT1047ATA
- 商品编号
- C780849
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 5A | |
| 集射极击穿电压(Vceo) | 10V | |
| 耗散功率(Pd) | 3W | |
| 直流电流增益(hFE) | 300@1A,2V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | 150MHz | |
| 集电极截止电流(Icbo) | 10nA | |
| 集射极饱和电压(VCE(sat)) | 50mV | |
| 工作温度 | -55℃~+150℃ | |
| 射基极击穿电压(Vebo) | 7V |
商品特性
- 集电极 - 发射极击穿电压（BVCEO） > 10 V
- 集电极连续电流（IC） = 5 A
- 集电极脉冲峰值电流（ICM） = 20 A
- 低饱和电压：在 500 mA 时，集电极 - 发射极饱和电压（VCE(sat)） < 45 mV
- 低等效导通电阻：在 5 A 时，饱和电阻（RSAT） = 44 mΩ
- 高增益维持：在高达 20 A 时规定了电流放大倍数（hFE）
- 无铅涂层；符合 RoHS 标准
- 无卤素和锑。“绿色”器件
