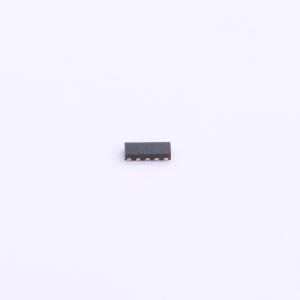

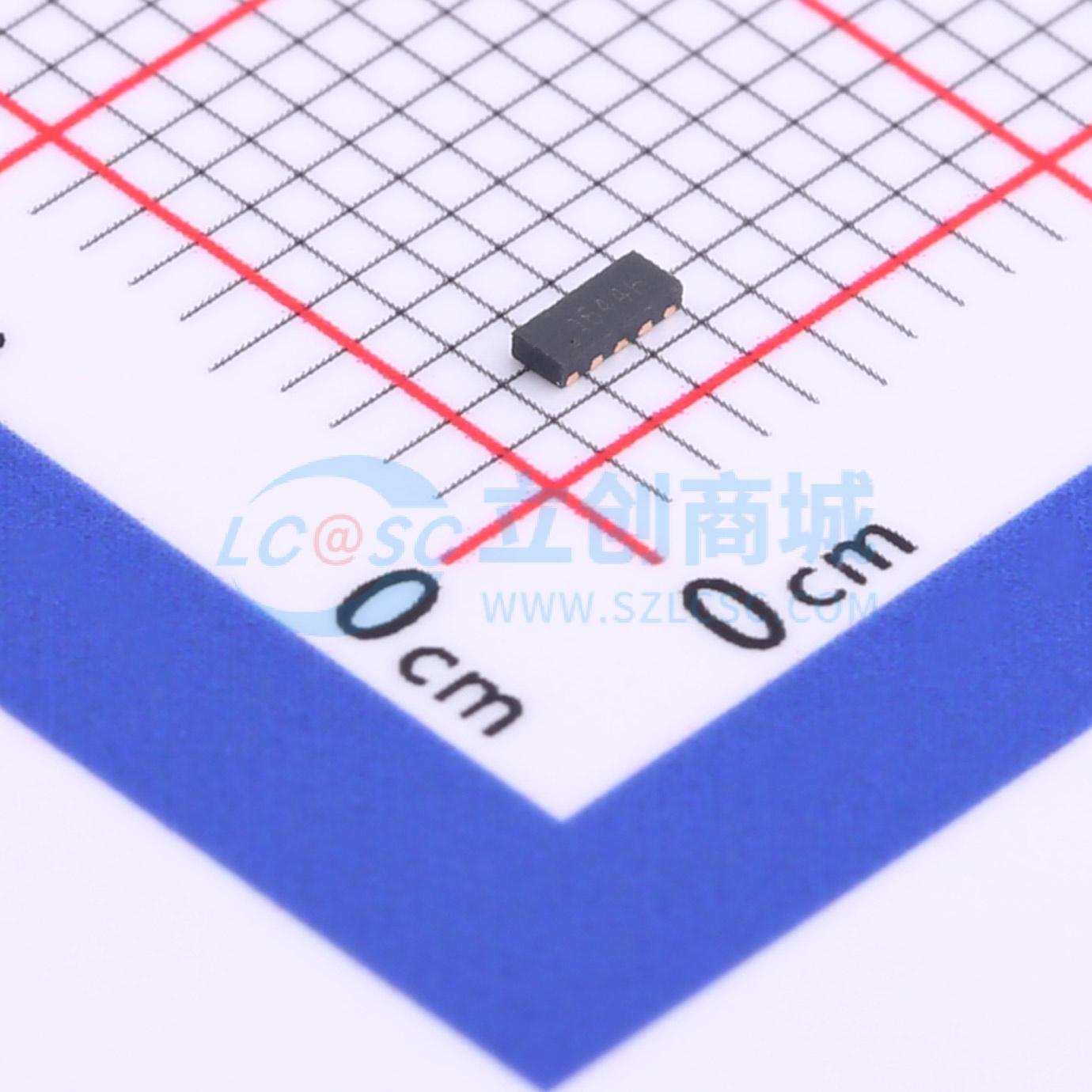

AZ164S-04F.R7G
AZ164S-04F.R7G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ164S-04F.R7G
- 商品编号
- C780660
- 商品封装
- DFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) |
| 属性 | 参数值 | |
|---|---|---|
| 类型 | ESD |
商品概述
AZ164S-04F的设计包含了具有静电放电（ESD）额定值的二极管阵列，用于保护高速数据接口。AZ164S-04F专门设计用于保护连接到数据和传输线路的敏感组件，使其免受静电放电（ESD）、雷击和电缆放电事件（CDE）引起的过电压影响。
AZ164S-04F采用独特设计，在单个封装中集成了具有ESD额定值的超低电容导向二极管和独特设计的钳位单元（相当于瞬态电压抑制（TVS）二极管）。在瞬态条件下，导向二极管将瞬态电流引导至内部ESD线路或接地线路。独特设计的内部钳位单元可防止内部ESD线路和I/O线路出现过电压，从而保护任何下游组件。
AZ164S-04F可用于满足IEC 61000-4-2标准4级（±15kV空气放电、±8kV接触放电）的ESD抗扰度要求。
商品特性
- 为超高速差分信号（高于10Gb/s）通道提供ESD保护
- 保护四条I/O线路
- 为每条线路提供ESD保护，符合IEC 61000-4-2（ESD）±17kV（空气放电）、±15kV（接触放电）；IEC 61000-4-4（电快速瞬变脉冲群，EFT）40A（5/50ns）；IEC 61000-4-5（雷击）5.5A（8/20μs）标准
- 适用于1.5V及以下的低工作电压
- 超低电容：典型值为0.45pF
- 开启速度快，钳位电压超低
- 具有内部等效TVS（瞬态电压抑制）二极管的ESD额定二极管阵列
- 采用固态硅雪崩和有源电路触发技术
- 环保型产品
应用领域
- USB3.1和USB3.0接口
- Thunderbolt接口
- DisplayPort接口
- SATA和eSATA接口
- V-By-One接口
- 消费电子产品
