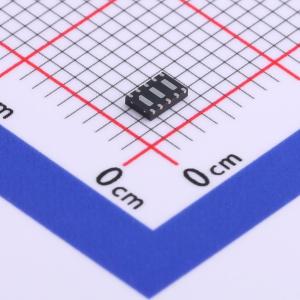

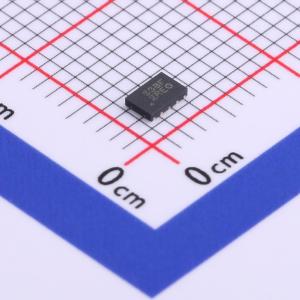

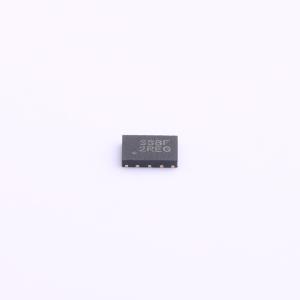

AZ3133-08F.R7G
AZ3133-08F.R7G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZ3133-08F.R7G
- 商品编号
- C780668
- 商品封装
- DFN3020-10
- 包装方式
- 编带
- 商品毛重
- 0.062克(g)
商品参数
参数完善中
商品概述
AZ3133-08F 是一款包含浪涌额定二极管阵列的设计，用于保护电子系统中的高速数据接口。AZ3133-08F 专门设计用于保护连接到数据和传输线路的敏感组件，使其免受由静电放电 (ESD)、电气快速瞬变 (EFT)、雷击和电缆放电事件 (CDE) 引起的过压损坏和闩锁效应。 AZ3133-08F 是一种独特的设计，在单个封装中包含浪涌额定、低电容导向二极管和独特设计的钳位单元，该钳位单元等效于一个 TVS 二极管。在瞬态条件下，导向二极管将瞬态电流导向电源线或地线。内部独特设计的钳位单元可防止电源线上出现过压，保护任何下游组件。 AZ3133-08F 可用于满足 IEC 61000-4-2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 为高速数据线到地和线到线提供瞬态保护。
- 为受保护线路提供瞬态保护，满足以下标准： IEC 61000-4-2（ESD）±30kV（空气/接触） IEC 61000-4-4（EFT）80A（5/50ns） IEC 61000-4-5（雷击）45A（8/20μs） 电缆放电事件（CDE）
- DFN3020P10E（3.0x2.0mm）封装。
- 特定引脚排列，便于电路板布局。
- 快速导通和低钳位电压。
- 高速接口低电容。
- 低工作电压：3.3V。
- 低漏电流
- 固态硅雪崩和有源电路触发技术。
- 环保产品
应用领域
- 广域网/局域网设备 10/100/1000 以太网 LVDS 接口
- 交换系统
- 计算机
- 仪器仪表
