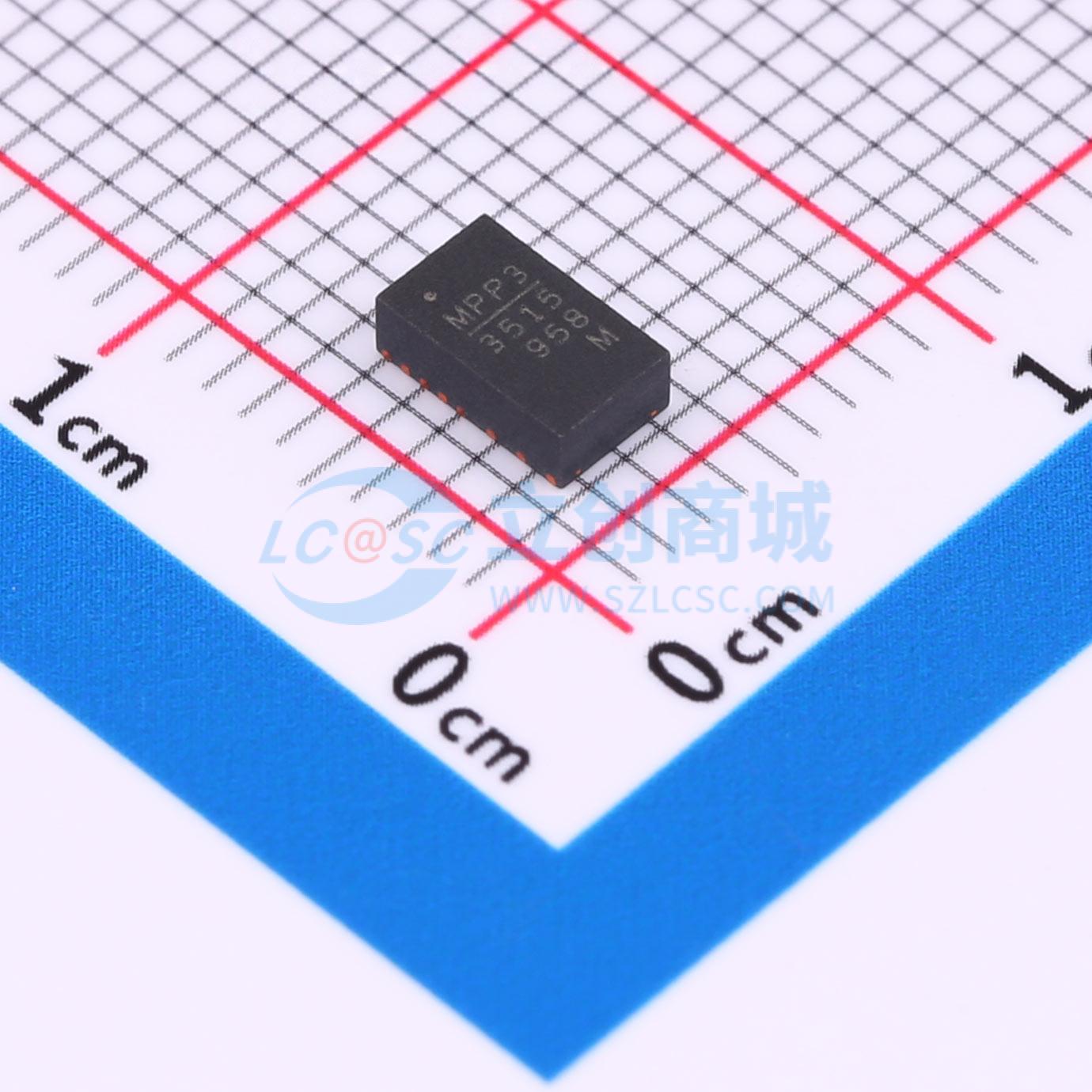

温馨提醒：图片仅供参考，商品以实物为准

MPM3515GQV-Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
品牌名称: MPS(芯源)
商品型号: MPM3515GQV-Z
商品编号: C7305216
商品封装: QFN-17(3x5)
包装方式: 编带
商品毛重: 1.2684克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

MPM3515 是一款同步整流降压转换器，内置功率 MOSFET、电感和电容。MPM3515 提供了非常紧凑的解决方案，仅需四个外部元件，即可在较宽的输入电源范围内实现 1.5A 的连续输出电流，并具备出色的负载和线性调整率。MPM3515 以 2.2MHz 的开关频率工作，可实现快速的负载瞬态响应。全面的保护功能包括过流保护 (OCP) 和热关断。 MPM3515 消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3515 采用节省空间的 QFN - 17（3mmx5mmx1.6mm）封装。

商品特性

完整的开关模式电源
4V 至 36V 宽工作输入范围
1.5A 连续负载电流
90mΩ/50mΩ 低 RDS(ON) 内部功率 MOSFET
固定 2.2MHz 开关频率
高输入电压时频率折返
450kHz 至 2.2MHz 频率同步
强制连续导通模式 (CCM)
电源正常 (PG) 指示
带谷底电流检测和打嗝模式的过流保护 (OCP)
热关断
输出可从 0.8V 调节
采用 QFN - 17（3mmx5mmx1.6mm）封装
符合 CISPR25 5 级标准
提供可焊侧翼封装
符合 AEC - Q100 1 级标准

应用领域

工业控制
汽车
医疗和成像设备
电信应用
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4V~36V
	输出电压(Vout)	800mV~30V
	输出电流(最大值)	1.5A
	静态电流(Iq)	800uA

	属性	参数值
	开关频率	2.2MHz
	特性	过流保护；过热保护
	长度	5mm
	宽度	3mm
	高度	1.6mm
	工作温度	-40℃~+125℃
