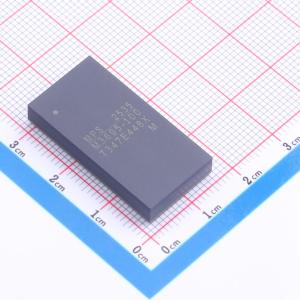

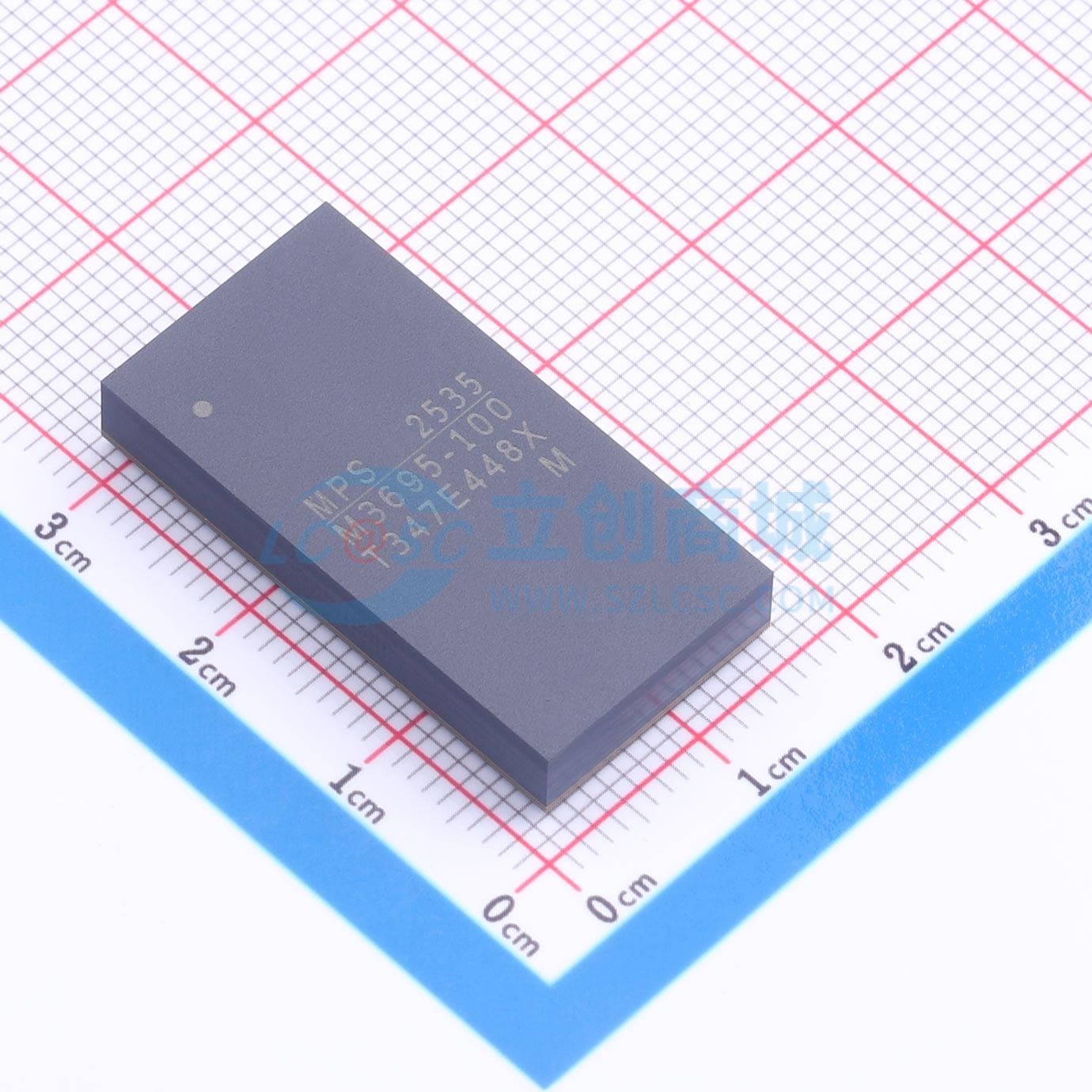

MPM3695GBH-100-0001

具备PMBus接口的16V、100A可扩展DC/DC电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MPS(芯源)
商品型号: MPM3695GBH-100-0001
商品编号: C7305226
商品封装: BGA-253(15x30)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品概述

MPM3695 - 100是一款具有PMBus接口的100A可扩展、完全集成式电源模块。该器件提供了一个完整的电源解决方案，可实现高达100A的输出电流，在较宽的输入电压范围内具有出色的负载和线性调整率。MPM3695 - 100在较宽的负载范围内高效运行，并且可以并联使用，以提供高达800A的电流。通过在单个模压电源模块中集成四个交错相位，MPM3695 - 100采用了MPS专有的多相恒定导通时间（MCOT）控制，以提供超快速瞬态响应和简单的环路补偿。PMBus接口可进行模块配置和关键参数监控。完整的保护功能包括过流保护（OCP）、过压保护（OVP）、欠压保护（UVP）和过温保护（OTP）。 MPM3695 - 100仅需少量易于获取的外部元件。它采用BGA（15mmx30mmx5.18mm）封装。

商品特性

外部3.3V VCC偏置时，输入电压范围为3.2V至16V
内部VCC偏置时，输入电压范围为4V至16V
输出电压范围为0.5V至3.3V
输出电压最高为1.8V时，连续电流为100A
3.3V输出时，连续电流为60A
具有有源电流平衡功能，可并联至800A
并联操作时自动交错
输出电压远程感应
参考电压精度为±1%（-40℃至+125℃）
符合PMBus 1.3标准
遥测回读功能，包括VIN、VOUT、IOUT、温度和故障信息
可通过PMBus进行配置：
- 输出电压
- 软启动时间
- 过流（OC）、过温（OT）、过压（OV）、欠压（UV）、欠压锁定（UVLO）限值
- PWM模式
- 开关频率
采用BGA（15mmx30mmx5.18mm）封装

应用领域

电信和网络系统
工业设备
服务器和计算机
FPGA和ASIC核心电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(48个/托盘，最小起订量 1 个)

个

起订量：1 个48个/托盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3.2V~16V
	输出电压精度	±1%
	输出电压(Vout)	500mV~3.3V
	输出电流(最大值)	100A

	属性	参数值
	开关频率	600kHz
	特性	过压保护；欠压保护；过流保护；过热保护
	长度	30mm
	宽度	15mm
	高度	5.18mm
	工作温度	-40℃~+125℃
