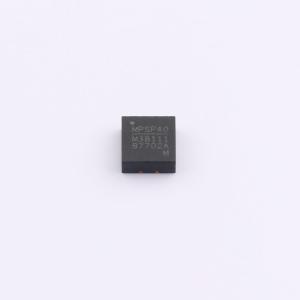

MPM38111GR-Z

SMT扩展库PCB免费打样

描述: MPM38111是一款双通道DC/DC模块。该模块包含一个单片降压开关模式转换器，内置功率MOSFET和电感器。MPM38111旨在简化电源系统设计，使用便捷。MPM38111的输入电压范围为2.7V至6V，输出电压低至0.608V，静态电流为45μA，非常适合为单节锂离子（Li+）电池供电的便携式设备供电。MPM38111集成了两个85mΩ的高端开关和40mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。峰值电流模式控制和内部补偿可减少所需的外部元件数量。全面的保护功能包括逐周期电流限制和热关断。MPM38111采用小型表面贴装QFN - 14（4mmx4mmx1.6mm）封装。
品牌名称: MPS(芯源)
商品型号: MPM38111GR-Z
商品编号: C7305246
商品封装: QFN-14(4x4)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

MPM38111是一款双通道DC/DC模块。该模块包含一个单片降压开关模式转换器，内置功率MOSFET和电感器。MPM38111旨在简化电源系统设计，使用便捷。 MPM38111的输入电压范围为2.7V至6V，输出电压低至0.608V，静态电流为45μA，非常适合为单节锂离子（Li+）电池供电的便携式设备供电。MPM38111集成了两个85mΩ的高端开关和40mΩ的同步整流器，无需外部肖特基二极管即可实现高效率。峰值电流模式控制和内部补偿可减少所需的外部元件数量。全面的保护功能包括逐周期电流限制和热关断。 MPM38111采用小型表面贴装QFN - 14（4mmx4mmx1.6mm）封装。

商品特性

双路1A输出电流
峰值效率>93%
轻载效率>80%
超低静态电流（IQ）：45μA
85mΩ和40mΩ内部功率MOSFET
2.7V至6V宽工作输入范围
默认1MHz开关频率
180°移相操作
100%占空比操作
逐周期过流保护（OCP）
带打嗝模式的短路保护（SCP）
热关断
采用小型QFN - 14（4mmx4mmx1.6mm）封装

应用领域

光模块
工业产品
物联网设备
替代LDO
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	2
	工作电压(Vin)	2.7V~6V
	输出电压精度	±3%
	输出电压(Vout)	1.8V；1.2V
	输出电流(最大值)	1A
	转换效率	93%

	属性	参数值
	静态电流(Iq)	45uA
	开关频率	1MHz
	特性	短路保护；过流保护；过热保护
	长度	4mm
	宽度	4mm
	高度	1.6mm
	工作温度	-40℃~+125℃
