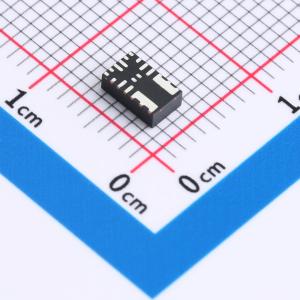

温馨提醒：图片仅供参考，商品以实物为准

MPM3606AGQV-Z

降压型 4.5V~21V 800mV~18.48V 600mA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MPM3606A 是一款同步整流降压模块转换器，内置功率 MOSFET、电感和两个电容。它提供了一种紧凑的解决方案，仅需 5 个外部元件，就能在宽输入电源范围内实现 0.6A 的连续输出电流，并具备出色的负载和线性调整率。此外，它还能提供快速的负载瞬态响应。全面的保护功能包括过流保护 (OCP) 和热关断 (TSD)。MPM3606A 消除了设计和制造风险，同时显著缩短了产品上市时间。MPM3606A 采用节省空间的 QFN20 (3mmx5mmx1.6mm) 封装。
品牌名称: MPS(芯源)
商品型号: MPM3606AGQV-Z
商品编号: C7305220
商品封装: QFN-20(3x5)
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~21V
	转换效率	-
	输出电压(Vout)	800mV~18.48V
	输出电压精度	-
	输出电流(最大值)	600mA

	属性	参数值
	静态电流	300uA
	纹波噪声	-
	开关频率	2MHz
	最大容性负载	-
	工作温度	-40℃~+125℃
	长度	5mm
	宽度	3mm
	高度	1.6mm
	功能特性	轻载高效模式；可编程输出电压；欠压保护；过流保护；自动故障恢复；过热保护

商品概述

MPM3606A 是一款同步整流降压模块转换器，内置功率 MOSFET、电感和两个电容。它提供了一种紧凑的解决方案，仅需 5 个外部元件，就能在宽输入电源范围内实现 0.6A 的连续输出电流，并具备出色的负载和线性调整率。此外，它还能提供快速的负载瞬态响应。全面的保护功能包括过流保护 (OCP) 和热关断 (TSD)。 MPM3606A 消除了设计和制造风险，同时显著缩短了产品上市时间。 MPM3606A 采用节省空间的 QFN20 (3mmx5mmx1.6mm) 封装。

商品特性

4.5V 至 21V 工作输入范围
0.6A 连续负载电流
100mΩ/50mΩ 低 RDS(ON) 内部功率 MOSFET
集成电感
集成 VCC 和自举电容
轻载时的节能模式
电源正常指示
过流保护和打嗝模式
热关断
输出可从 0.8V 调节
采用 QFN20 (3x5x1.6mm) 封装
整体解决方案尺寸为 6.7mm x 7.3mm

应用领域

工业控制
医疗和成像设备
电信和网络应用
替代 LDO
空间和资源受限的应用
