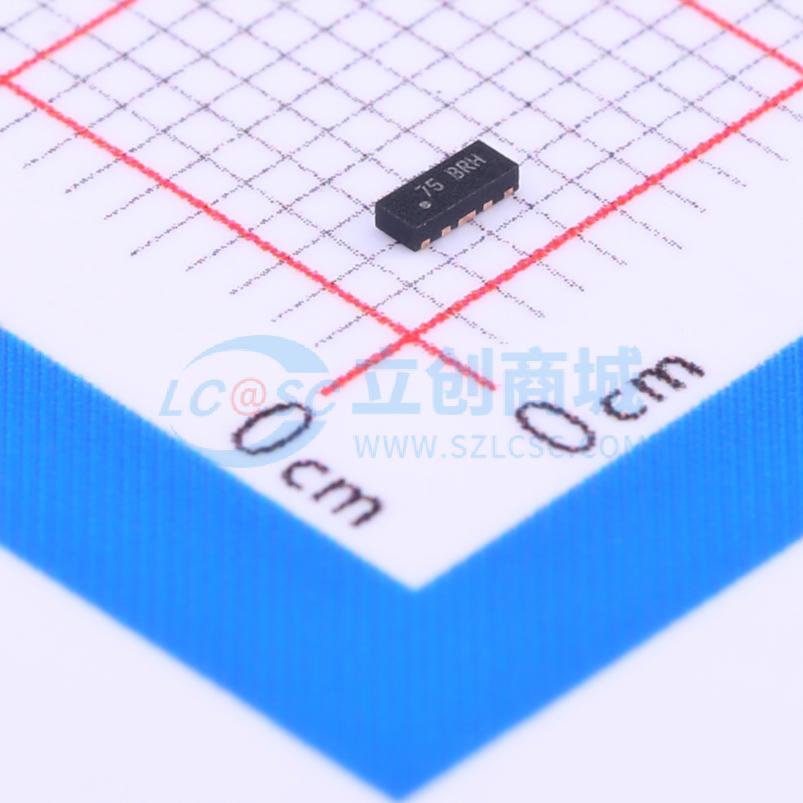

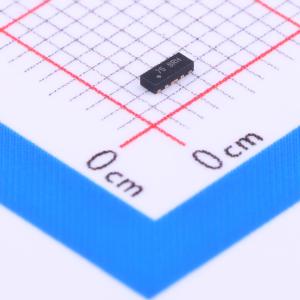

温馨提醒：图片仅供参考，商品以实物为准
TPD4E05U06QDQARQ1
单向ESD 5.5V截止 峰值脉冲电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TPD4E05U06-Q1 适用于 USB 和高速接口的汽车类四路 0.5pF、5.5V、±12kV ESD 保护二极管
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD4E05U06QDQARQ1
- 商品编号
- C81353
- 商品封装
- USON-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us | |
| 击穿电压 | 8.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
TPDxE05U06-Q1 是一系列具有超低电容的单向瞬态电压抑制器 (TVS) 静电放电 (ESD) 保护二极管。它们能够消散高于 IEC 61000-4-2 4 级国际标准规定的最大水平的 ESD 冲击。超低负载电容使这些器件非常适合保护高达 6 Gbps 的任何高速信号应用。
商品特性
- 通过 AEC-Q101 认证
- 器件 HBM 分类等级为 H3B
- 器件 CDM 分类等级为 C5
- 器件温度范围：-40°C 至 +125°C
- IEC 61000-4-2 4 级 ESD 保护
- ±12 kV 接触放电
- ±15 kV 空气间隙放电
- IEC 61000-4-4 电快速瞬变脉冲群 (EFT) 保护
- 80 A (5/50 ns)
- IEC 61000-4-5 浪涌保护
- 2.5 A (8/20 μs)
- I/O 电容 0.42 pF 至 0.5 pF（典型值）
- 直流击穿电压 6.4 V（最小值）
- 超低泄漏电流 10 nA（最大值）
- 低 ESD 钳位电压（5 A TLP 时为 14 V）
- 易于直通布线的封装
应用领域
- 终端设备
- 主机
- 后排座椅娱乐系统
- 远程信息处理系统
- USB 集线器
- 导航模块
- 媒体接口
- 接口
- USB 2.0
- USB 3.0
- HDMI 1.4/2.0
- LVDS
- DisplayPort
- SIM 卡
- 接口
