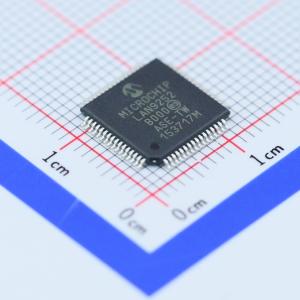

LAN9252/PT

LAN9252是一款集成两个以太网PHY的2/3端口EtherCAT从控制器，每个以太网PHY包含一个全双工100BASE-TX收发器且支持100 Mbps（100BASE-TX）工作速率。LAN9252支持HP Auto-MDIX，允许采用直接连接或交叉LAN电缆。通过外部光纤收发器支持100BASE-FX。 LAN9252包括一个EtherCAT从控制器，此EtherCAT从控制器具有4 KB双端口存储器（DPRAM）和3个现场总线存储器管理单元（FMMU）。每个FMMU均执行将逻辑地址映射到物理地址的任务。EtherCAT从控制器还包括4个SyncManager，允许在EtherCAT主器件和本地应用之间进行数据交换。每个SyncManager的方向和工作模式由EtherCAT主器件配置。提供两种工作模式：缓冲模式和邮箱模式。在缓冲模式下，本地单片机和EtherCAT主器件可同时写入器件。LAN9252中的缓冲区始终包含最新数据。如果新数据在旧数据可读出前到达，则旧数据将丢失。在邮箱模式下，本地单片机和EtherCAT主器件通过握手来访问缓冲区，从而确保不会丢失任何数据。 提供两个用户可选的主机总线接口选项：变址寄存器访问和复用地址/数据总线。HBI支持8/16位大尾数法（高字节优先）、小尾数法（低字节优先）和混合尾数法操作。两个过程数据RAM FIFO将HBI与EtherCAT从控制器接口，方便主机CPU与EtherCAT从器件之间的过程数据信息传输。凭借可配置的主机中断引脚，器件可将任何内部中断通知给主机CPU。 SPI/四SPI从控制器提供低引脚数的同步从接口，方便器件与主机系统之间的通信。凭借SPI/四SPI从器件，可以访问系统CSR、内部FIFO和存储器。该器件支持一条和多条采用递增、递减和静态寻址的寄存器读写命令。支持单、双和四位通道，时钟速率最高达80 MHz。 LAN9252支持多种功耗管理和唤醒功能。LAN9252可置于低功耗模式，并且可编程为通过“魔术包”、“LAN唤醒”、广播唤醒、理想DA唤醒和“链路状态变化”等多种方法发出外部唤醒信号（IRQ）。该信号非常适合通过远程以太网唤醒事件来触发系统上电。该器件可通过主机处理器命令或其中一种唤醒事件退出低功耗状态。 对于没有单片机的简单数字模块，LAN9252还可在数字I/O模式下工作。在此模式下，可通过EtherCAT主器件控制或监视16个数字信号。 为实现星型或树形网络拓扑，可将器件配置为3端口从器件，从而提供额外的MII端口。该端口可连接到外部PHY，成为当前菊花链的一个抽头；或者也可连接到另一个LAN9252，构成4端口解决方案。MII端口可以指向上行方向（作为端口0）或下行方向（作为端口2）。 对于LED支持，每个端口包含一个标准运行指示器和一个链路/活动指示器。该器件包含64位分布式时钟，用于实现高精度同步以及提供本地数据采集时序的准确信息。 LAN9252可配置为由采用集成的3.3V转1.2V线性稳压器的3.3V单电源供电。可选择禁止线性稳压器，以便使用高精度的外部稳压器，从而降低系统功耗。 LAN9252适用于商业级、工业级和扩展工业级温度范围。 LAN9252提供单片机、扩展或数字I/O三种工作模式： 单片机模式：LAN9252通过类似SRAM的从接口与单片机通信。凭借简单但功能强大的主机总线接口，该器件可通过8位或16位外部总线无缝连接到大多数通用8位或16位微处理器和单片机以及32位微处理器。或者，该器件也可通过SPI或四SPI进行访问，同时还提供最多16个通用输入/输出。 扩展模式：当器件处于SPI或四SPI模式时，可使能第三个网络端口以提供额外的MII端口。该端口可连接到外部PHY，以实现星型或树形网络拓扑；或者也可连接到另一个LAN9252，以构成4端口解决方案。该端口可配置为上行方向或下行方向。 数字I/O模式：对于没有单片机的简单数字模块，LAN9252可在数字I/O模式下工作。在此模式下，可通过EtherCAT主器件控制或监视16个数字信号。该模式还提供6个控制信号。

• 带3个现场总线存储器管理单元（Fieldbus Memory Management Unit，FMMU）和4个SyncManager（同步管理器）的2/3端口EtherCAT从控制器
• 通过8/16位总线与大多数8/16位嵌入式控制器和32位嵌入式控制器接口
• 支持HP Auto-MDIX的集成以太网PHY
• LAN唤醒（Wake on LAN，WoL）支持
• 低功耗模式允许系统进入休眠模式，直到被主器件寻址
• 电缆诊断支持
• 1.8V至3.3V可变电压I/O
• 集成1.2V稳压器以实现3.3V单电源操作
• 低引脚数和小尺寸封装

• 电机运动控制
• 过程/工厂自动化
• 通信模块和接口卡
• 传感器
• 液压阀和气动阀系统
• 操作员界面
