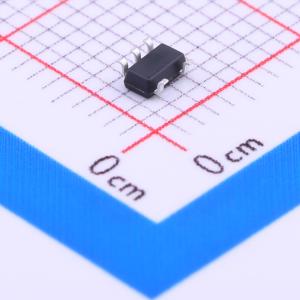

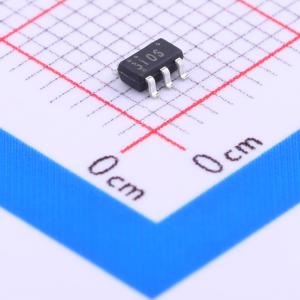

温馨提醒：图片仅供参考，商品以实物为准
BP3106
BP3106
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度原边反馈 LED 恒流驱动芯片
- 品牌名称
- BPS(上海晶丰明源)
- 商品型号
- BP3106
- 商品编号
- C80684
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压 | - | |
| 开关频率 | - | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 调光 | - | |
| 特性 | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
BP3106是一款高精度原边反馈的LED恒流控制芯片。适用于输入电压85Vac~264Vac全电压范围30W以内反激式隔离LED恒流电源。 BP3106工作在电感电流断续模式，采用原边反馈模式，无需次级反馈电路，也无需补偿电路即可实现恒流，极大的节约系统成本和体积。芯片采用了专利的恒流控制方式，可以达到优异的线性调整率和负载调整率。 BP3106芯片内带有高精度的电流取样电路，使得LED输出电流精度达到±3%以内。 BP3106具有多重保护功能，包括LED开路保护、LED短路保护、芯片过温保护、过压保护、欠压保护和FB短路保护等。 BP3106采用小体积SOT23-5封装。
商品特性
- 原边反馈恒流控制，无需次级
- ±3%的输出电流精度
- 小体积SOT23-5封装
- 芯片超低工作电流，功耗低
- FB反馈电阻高，功耗低
- 85Vac~264Vac宽输入电压
- LED短路/开路保护
- 欠压保护
- FB对地短路保护
- CS采样电阻开路保护
- 过温保护
- 无需环路补偿
应用领域
- GU10/E27 LED球泡灯、射灯
- LED PAR30 PAR38灯
- LED日光灯
- 其它LED照明
