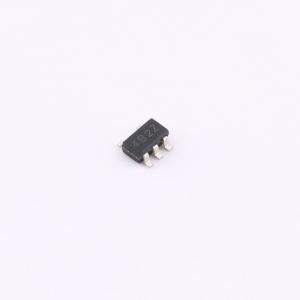

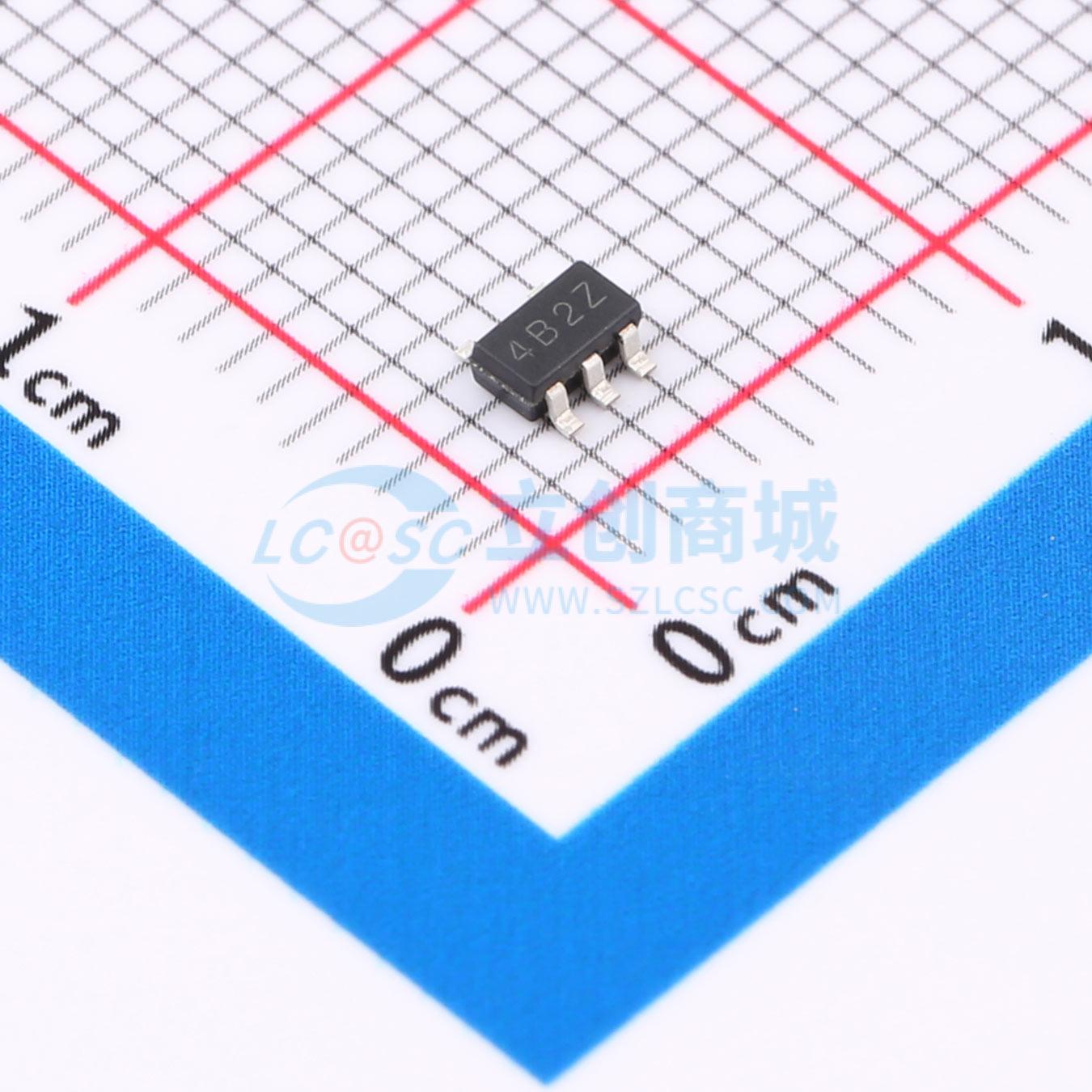

XC6204B332MR
输入10V 输出3.3V 150mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XC6204/XC6205系列是采用CMOS工艺制造的高精度、低噪声正电压LDO稳压器。该系列产品具有高纹波抑制比和低压差特性，由标准电压源、误差校正电路、电流限制器、相位补偿电路以及驱动晶体管组成。输出电压可在0.9V至6.0V范围内以0.05V为步进进行选择
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6204B332MR
- 商品编号
- C80697
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 10V | |
| 输出电压 | 3.3V | |
| 输出电流 | 150mA | |
| 电源纹波抑制比(PSRR) | 70dB@(10kHz) | |
| 压差 | 330mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 噪声 | 30uVrms | |
| 特性 | 过流保护；带使能；短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6204/XC6205 系列是采用 CMOS 工艺制造的高精度、低噪声正电压 LDO 稳压器。该系列实现了高纹波抑制和低压差，由标准电压源、误差校正、电流限制器、相位补偿电路以及驱动晶体管组成。 输出电压可在 0.9V ~ 6.0V 范围内以 0.05V 为步长进行选择。 该系列还与低 ESR 陶瓷电容兼容，可增强输出稳定性。由于该系列具有出色的瞬态响应，即使在负载波动期间也能保持这种稳定性。 电流限制器的折返电路还可作为输出电流限制器和输出引脚的短路保护。CE 功能可关闭输出，从而大幅降低功耗。
商品特性
- 最大输出电流：150mA 300mA（XC6204 E 至 H 型）
- 压差：100mA 时为 200mV 30mA 时为 60mV
- 工作电压：2V ~ 10V
- 输出电压范围：1.8V ~ 6.0V（XC6204） 0.9V ~ 1.75V（XC6205）
- 高精度：± 2%，± 1%
- 低功耗：70μA（典型值）
- 待机电流：0.1μA（最大值）
- 高纹波抑制：10kHz 时为 70dB（XC6204） 10kHz 时为 60dB（XC6205）
- 与低 ESR 电容兼容：陶瓷电容
- 工作环境温度：-40℃ ~ 85℃
- 封装：SOT - 25、SOT - 89 - 5、USP - 6B
- 环保：符合欧盟 RoHS 标准，无铅
应用领域
- 智能手机/移动电话
- 便携式游戏机
- 数码相机/摄像机
- 数字音频设备
- 参考电压源
- 多功能电源
