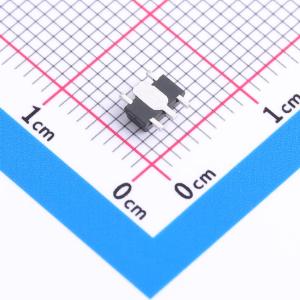

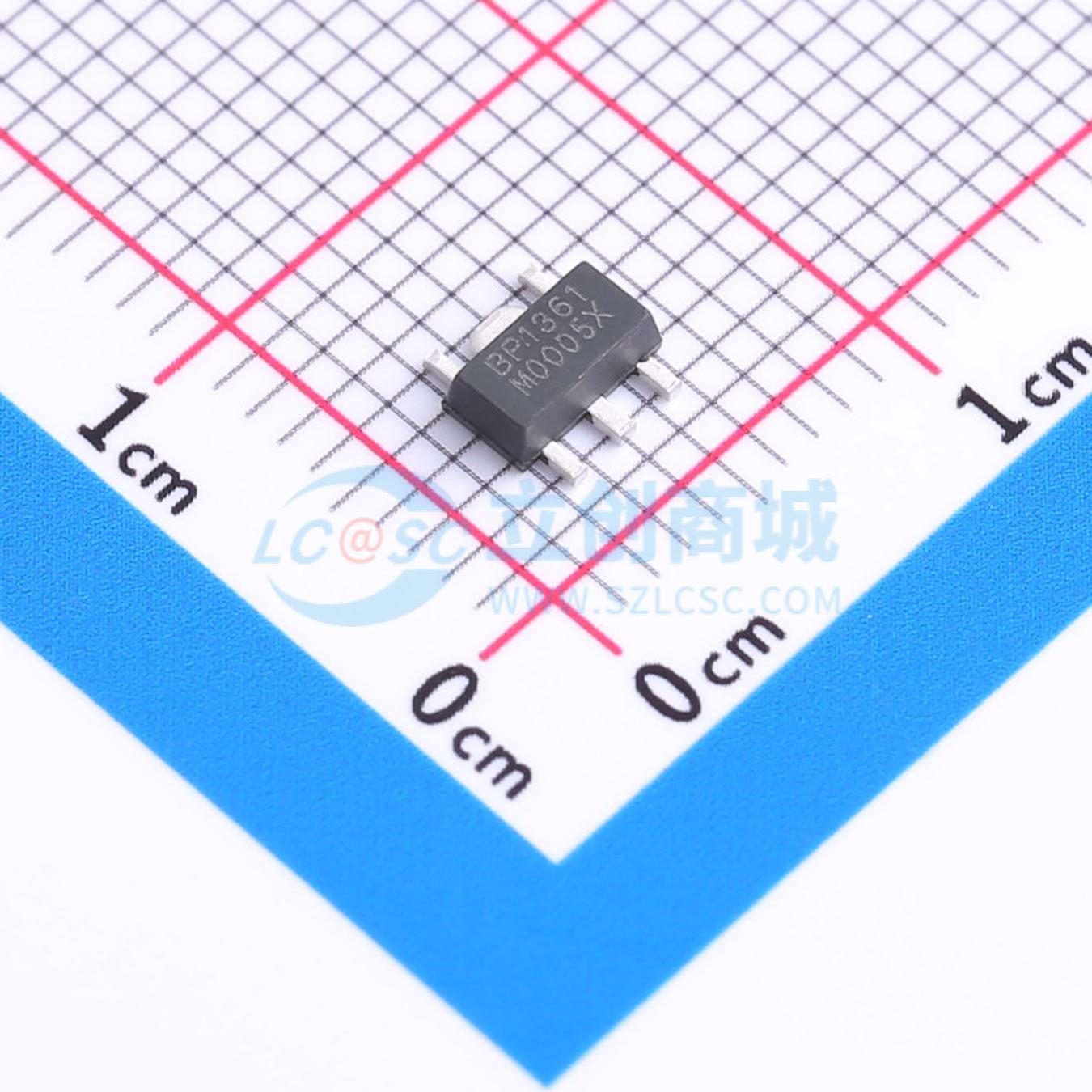

温馨提醒：图片仅供参考，商品以实物为准

BP1361

输出750mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 30V/750mA高调光比LED恒流驱动器
品牌名称: BPS(上海晶丰明源)
商品型号: BP1361
商品编号: C80209
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

BP1361是一款连续导通模式的电感式降压转换器，旨在从高于LED总串联电压的电压源高效驱动单个或多个串联的LED。只需少量外部元件，BP1361就能为以下应用提供高性价比的解决方案：MR16 LED杯灯、LED舞台照明、LED汽车照明、LED太阳能照明和LED路灯照明。该器件的输入电源电压范围为5V至30V，标称平均输出电流由外部电阻设定。对于单个LED，该器件可提供高达750mA的外部可调输出电流。采用专利技术，LED的恒流精度可达±3%。专用的DIM引脚可接受直流电压（0.5V~2.5V）调光或宽范围的脉冲调光。在DIM引脚上施加0.3V或更低的电压可关闭输出，并使器件进入低电流待机状态。 BP1361内置功率开关，根据不同的输入电压，BP1361可驱动多个1W或3W的LED。该器件具备热关断保护和LED短路/开路保护功能。 BP1361采用SOT89 - 5封装。

商品特性

简单且元件数量少
宽输入电压范围：5V至30V
典型输出电流精度为±3%
LED开路保护
LED短路保护
高达750mA的输出电流
单引脚使用直流电压或PWM进行开关和亮度控制
高效率（高达97%）
可调的LED恒流

应用领域

低压卤素灯替代型MR16/11 LED灯
汽车LED照明
LED舞台照明
太阳能LED照明
LED信号照明
LED路灯照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	5V~30V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	750mA

	属性	参数值
	调光	PWM；模拟
	特性	短路保护(SCP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	3%
