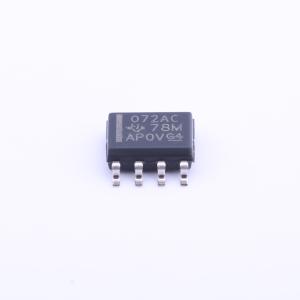

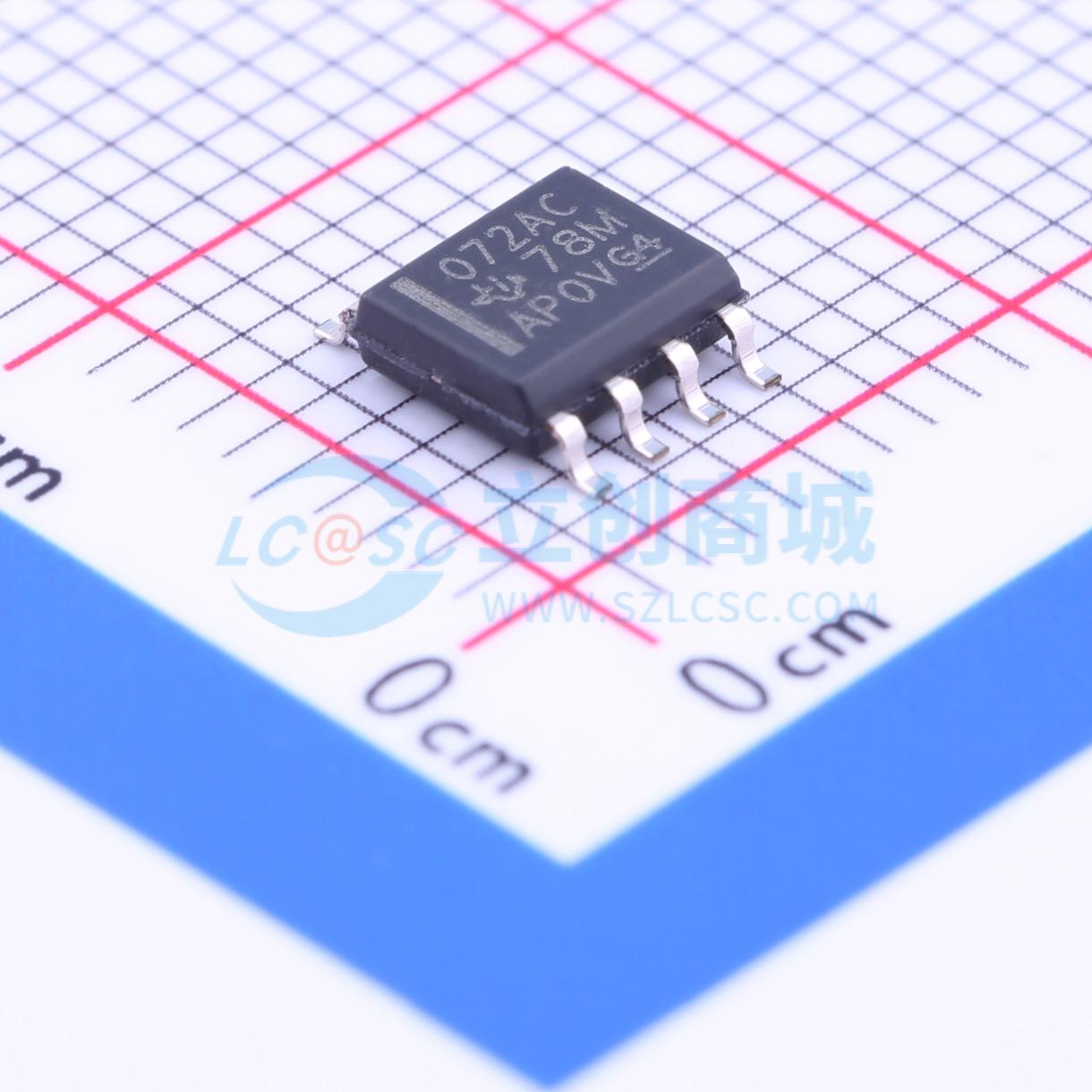

温馨提醒：图片仅供参考，商品以实物为准
TL072ACD
TL072ACD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL072A 低噪声 JFET 输入运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL072ACD
- 商品编号
- C79949
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | - | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 65pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 70dB |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 输出电流 | - | |
| 工作温度 | - |
商品概述
TL07xx JFET输入运算放大器集成了匹配良好的高压JFET和双极型晶体管在一个单片集成电路中。这些器件具有高摆率、低输入偏置电流和低输入失调电流以及低温漂的失调电压。低谐波失真和低噪声使得TL07x系列非常适合用于高保真和音频前置放大应用。TL071器件具有失调引脚，以支持外部输入失调校正。
商品特性
- 微功耗
- 宽共模和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 低总谐波失真：0.003%（典型值）
- 低噪声：Vn=18 nV/√Hz（f=1 kHz时的典型值）
- 高输入阻抗：JFET输入级
- 内部频率补偿
- 无锁存操作
- 高摆率：13 V/µs（典型值）
- 共模输入电压范围包括VCC+
应用领域
- 集成电机系统
- UPS驱动和控制解决方案
- 交流逆变器和VF驱动
- 可再生能源：太阳能逆变器
- 专业音频混音器
- DLP前投影系统
- 示波器
