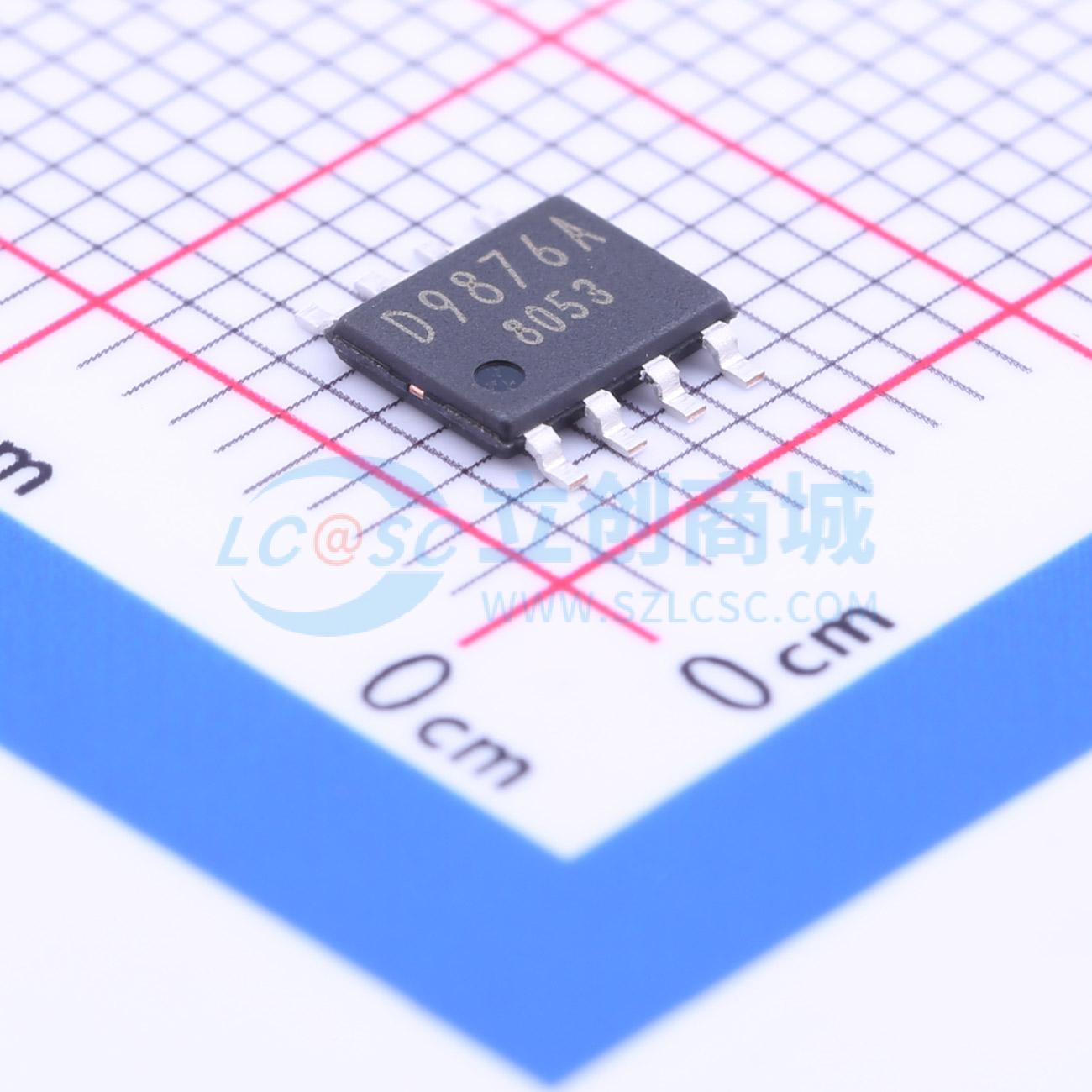

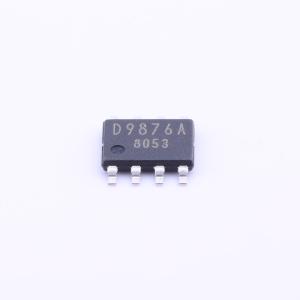

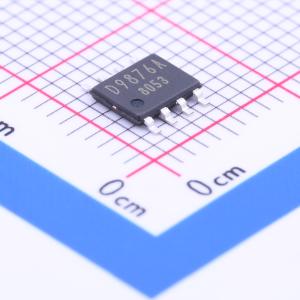

BD9876AEFJ-E2
高效率3A降压型开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9876AEFJ是一款高效率的3A降压型开关稳压器,输入电压范围为7V至42V,内置200mΩ的N沟道MOSFET,最大输出电流为3A,开关频率为300kHz,具有内部软启动功能和过流保护电路。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9876AEFJ-E2
- 商品编号
- C79958
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 7V~42V | |
| 输出电压 | 1V~5V | |
| 输出电流 | 3A | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+105℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
输出电流3.0A及以下的高效降压型开关稳压器，内置功率MOSFET的BD9876AEFJ主要用作次级侧电源，例如可将12V、24V等固定电源降压输出为1.2V/1.8V/3.3V/5V等。该IC通过300kHz的频率工作实现外部线圈/电容小型化，内置耐压45V的N沟道FET开关用于换向，并且通过电流模式控制实现高速负载响应，其简单的外部设置相位补偿系统可通过广泛的外部常数轻松实现紧凑的电源设计。
商品特性
- 内置200mΩ N沟道MOSFET
- 输出电流3A
- 振荡频率300kHz
- 可与外部时钟同步（200kHz～500kHz）
- 反馈电压1.0V ±1.0%
- 内置软启动功能
- 内置过流保护电路、低输入误差预防电路、热保护电路
- 通过EN引脚进行开/关控制（待机电流典型值为0A）
- 封装：HTSOP - J8封装
应用领域
- 适用于一般带有12V/24V线路的家用设备等。
