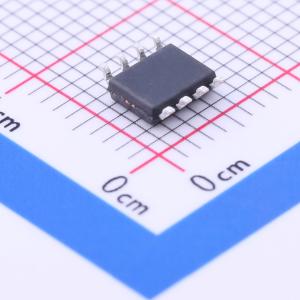

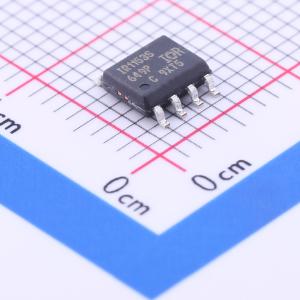

温馨提醒：图片仅供参考，商品以实物为准
IR1153STRPBF
固定22.2kHz频率的uPFC单周期控制IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- μPFC IR1153功率因数校正IC基于专有的“单周期控制”（OCC）技术，可实现高功率因数（PF）、低总谐波失真（THD）和出色的直流母线调节，与传统解决方案相比，还能大幅减少元件数量、PCB面积并缩短设计时间。该IC设计用于在连续导通模式升压式功率因数校正（PFC）转换器中工作，采用平均电流模式控制，固定开关频率为22.2kHz。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR1153STRPBF
- 商品编号
- C78072
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 14V~17V | |
| 开关频率 | 22.2kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 976mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 99% | |
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | CCM |
商品概述
μPFC IR1153功率因数校正IC基于专有的“单周期控制”（OCC）技术，可实现高功率因数（PF）、低总谐波失真（THD）和出色的直流母线调节，与传统解决方案相比，可大幅减少元件数量、PCB面积和设计时间。该IC设计用于连续导通模式升压型PFC转换器，采用平均电流模式控制，固定开关频率为22.2kHz。IR1153的特性包括输入线感测欠压保护、用于过压保护的专用引脚、逐周期峰值电流限制、开环保护、VCC欠压锁定（UVLO）、软启动和小于75μA的微功耗启动电流。此外，为满足待机功耗要求，通过将OVP/EN引脚拉低，可使IC进入微功耗睡眠模式，此时电流消耗小于75μA。IR1153采用SO - 8封装。
商品特性
- 具有专有“单周期控制”的PFC IC
- 连续导通模式升压型PFC
- 固定22.2kHz开关频率
- 平均电流模式控制
- 输入线感测欠压保护
- 输出过压保护
- 开环保护
- 逐周期峰值电流限制
- VCC欠压锁定
- 可编程软启动
- 微功耗启动
- 用户启动的微功耗“睡眠模式”
- 750mA峰值栅极驱动
- 抗闩锁和ESD保护
