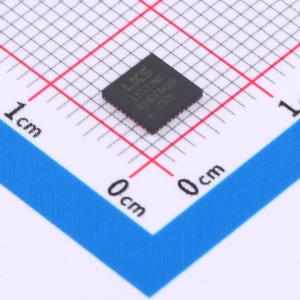

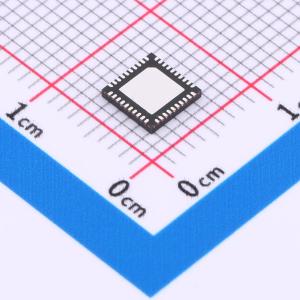

温馨提醒：图片仅供参考，商品以实物为准
LKS32MC034DF6Q8B
用于电机控制的32位紧凑型微控制器（MCU）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MCU芯片
- 品牌名称
- LINKOSEMI(凌鸥创芯)
- 商品型号
- LKS32MC034DF6Q8B
- 商品编号
- C6917295
- 商品封装
- QFN-40(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.751309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0 | |
| CPU最大主频 | 48MHz | |
| 程序存储容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| ADC(位数) | 12bit | |
| DAC(位数) | 8bit | |
| 工作电压 | 2.5V~5.5V |
商品概述
LKS32MC03x_3P3N 系列芯片是 32 位内核的面向电机控制应用的紧凑型 MCU，集成了三相全桥自举式栅极驱动模块，可直接驱动 3 对 P-N 型 MOSFET。部分型号集成了 PN-MOS。
商品特性
- 48MHz 32 位 Cortex-M0 内核，硬件除法协处理器
- 低功耗休眠模式，MCU 休眠功耗 30uA
- -40 ~ 105℃ 工业级工作温度范围
- 超强抗静电和群脉冲能力
- 16kB flash/16kB flash + 16kB ROM/32kB flash 三种规格，带 flash 防窃密功能
- 4kB RAM
- 内置 4MHz 高精度 RC 时钟，全温度范围精度±1%
- 内置 64kHz 低速时钟，供低功耗模式使用
- 内部 PLL 可提供最高 48MHz 时钟
- 一路 UART
- 一路 SPI
- 一路 IIC
- 通用 16/32 位 Timer，支持捕捉和边沿对齐 PWM
- 电机控制专用 PWM 模块，支持 6 路 PWM 输出，独立死区控制
- Hall 信号专用接口，支持测速、去抖
- 4 通道 DMA
- 硬件看门狗
- 最多支持 25 路 GPIO
- 集成 1 路 12bit SAR ADC，1.2Msps 采样及转换速率，共 11 通道
- 集成 2 路 OPA，可设置为差分 PGA 模式
- 集成两路比较器
- 集成 8bit DAC 数模转换器，作为内部比较器输入
- 内置 1.2V 0.5% 精度电压基准源
- 内置 1 路低功耗 LDO 和电源监测电路
- 集成高精度、低温漂高频 RC 时钟
- 内部集成 2 路高速运放，可满足单电阻/双电阻电流采样拓扑架构的不同需求
- 运放输入端口集成电压钳位保护电路，只需要外加两个限流电阻就可实现 MOSFET 内阻直接电流采样
- ADC 模块变增益技术，可以和高速运放配合，处理更宽的电流动态范围，兼顾小电流和大电流的采样精度
- ESD 及抗干扰能力强，稳定可靠
- 高集成度、体积小、节约 BOM 成本
- 支持 IEC/UL60730 功能安全认证
应用领域
- 有感 BLDC/无感 BLDC/有感 FOC/无感 FOC 及步进电机、永磁同步、异步电机等控制系统
- 数字电源控制系统
