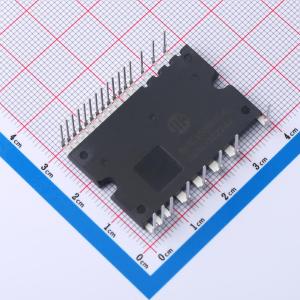

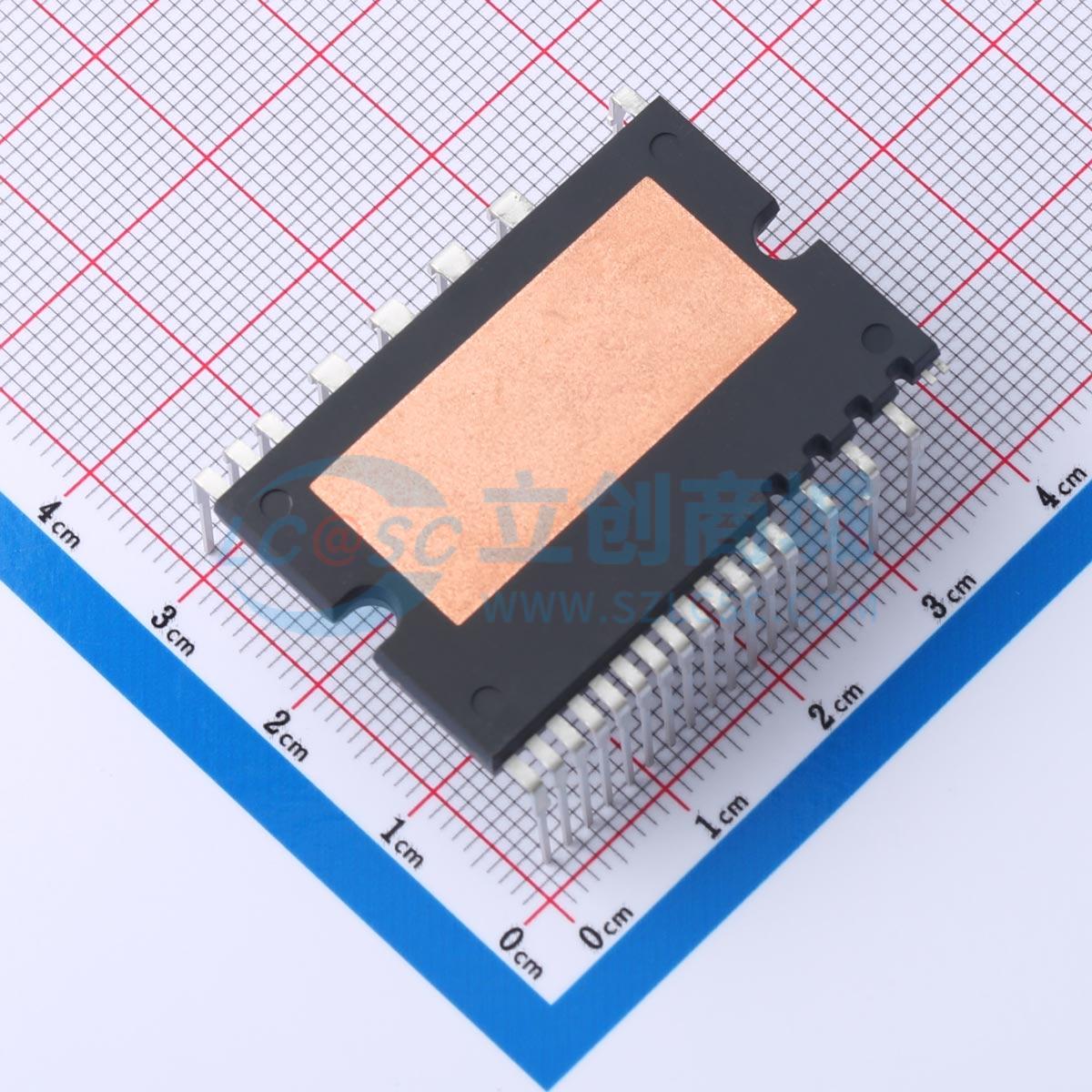

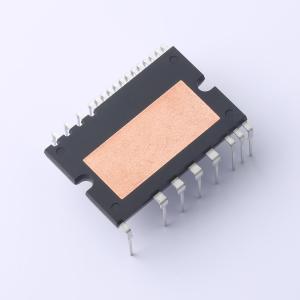

SPE15S60F-E
600V/15A三相全桥智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：下臂IGBT发射极输出，内置自举二极管。 600V/15A三相逆变器，内置低损耗沟道栅-场截止型IGBT。 IGBT驱动：高速600V电平转换，电源欠压保护，短路（过流）保护，过温保护和温度输出。 故障信号：对应于短路（过流）、过温和低侧电源欠压故障。 输入接口：兼容3.3V&5V输入信号，高电平有效。应用：冰箱压缩机。 空调压缩机
- 品牌名称
- 吉林华微
- 商品型号
- SPE15S60F-E
- 商品编号
- C6917305
- 商品封装
- DIP-25
- 包装方式
- 管装
- 商品毛重
- 15.425克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 15A | |
| 工作电压 | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 高侧偏置电压(Vbs) | 15V | |
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 39W | |
| 工作温度 | -20℃~+125℃ | |
| 功能特性 | 过流保护；过温保护带迟滞；欠压锁定带迟滞；短路保护 |
