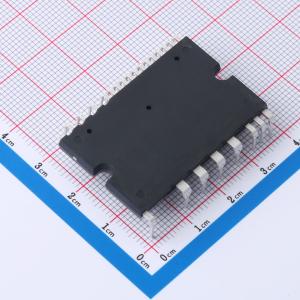

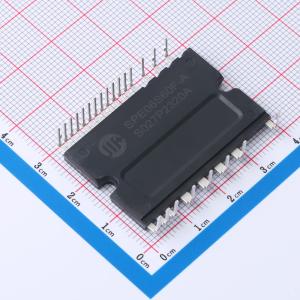

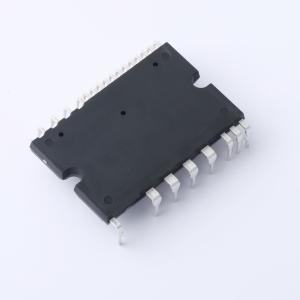

SPE06S60F-A
600V/6A IGBT三相全桥智能功率模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：下臂IGBT发射极输出，内置自举二极管。600V/6A三相逆变器，内置低损耗沟道栅-场截止型IGBT。IGBT驱动：增强型输入滤波，上下臂互锁，高速600V电平转换，电源欠压保护，短路（过流）保护。故障信号：对应于短路（过流）和VP1电源欠压故障。输入接口：兼容3.3V&5V输入信号，高电平有效。温度检测：负温度系数热敏电阻检测输出和IC内部检测输出。应用：冰箱。油烟机
- 品牌名称
- 吉林华微
- 商品型号
- SPE06S60F-A
- 商品编号
- C6917308
- 商品封装
- DIP-25
- 包装方式
- 管装
- 商品毛重
- 14.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 6A | |
| 工作电压 | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 高侧偏置电压(Vbs) | 15V | |
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 23W | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护；短路保护 |
商品特性
- 下臂 IGBT 发射极输出，内置自举二极管。
- 600V/6A 三相逆变器，内置低损耗沟道栅 - 场截止型 IGBT。
- IGBT 驱动：增强型输入滤波，上下臂互锁，高速 600V 电平转换，电源欠压保护，短路（过流）保护。
- 故障信号：对应于短路（过流）和 VP1 电源欠压故障。
- 输入接口：兼容 3.3V &5V 输入信号，高电平有效。
- 温度检测：负温度系数热敏电阻检测输出和 IC 内部检测输出。
应用领域
- 冰箱
- 油烟机
