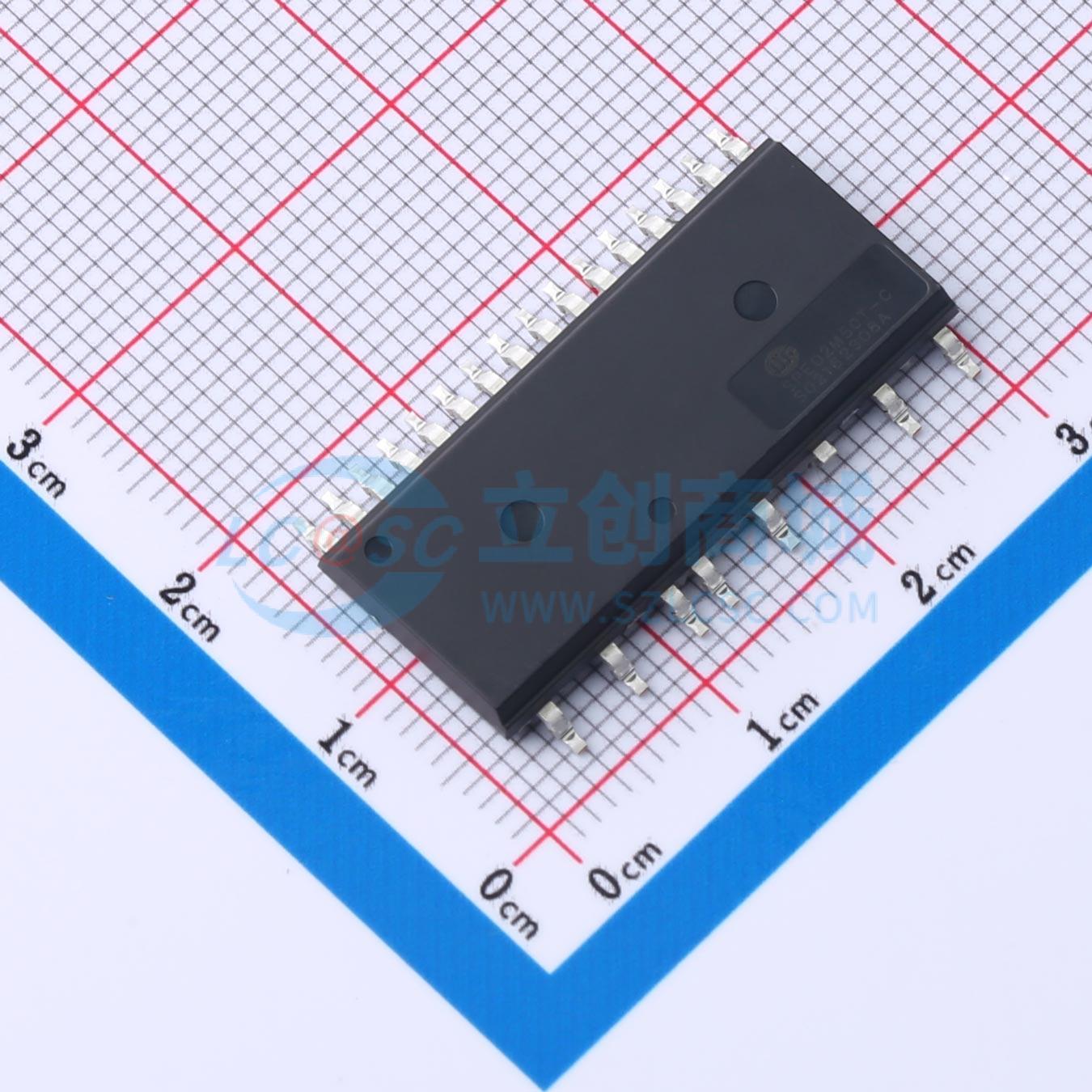

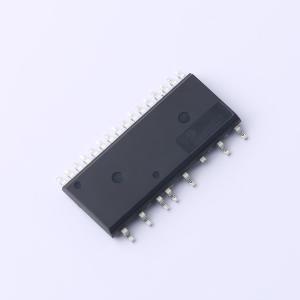

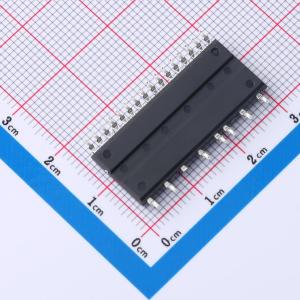

温馨提醒：图片仅供参考，商品以实物为准
SPE02M50T-C
智能功率模块，兼容3.3V和5V的MCU，内置自举二极管、防直通保护、欠压保护和温度检测输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 吉林华微
- 商品型号
- SPE02M50T-C
- 商品编号
- C6917304
- 商品封装
- SOP23-FP
- 包装方式
- 管装
- 商品毛重
- 6.113333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 1.2A | |
| 导通电阻(RDS(on)) | 2.5Ω@15V | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13.5V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 15kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 14.2W | |
| 静态电流(Iq) | 600uA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 欠压锁定带迟滞 |
商品特性
- 信号高电平有效，兼容 3.3V 和 5V 的 MCU
- 下臂 MOSFET 源极输出
- 内置自举二极管
- 内置防直通保护
- 内置欠压保护
- 内部集成温度检测输出
- 绝缘耐压 1500V
