产品特点 FEATURES

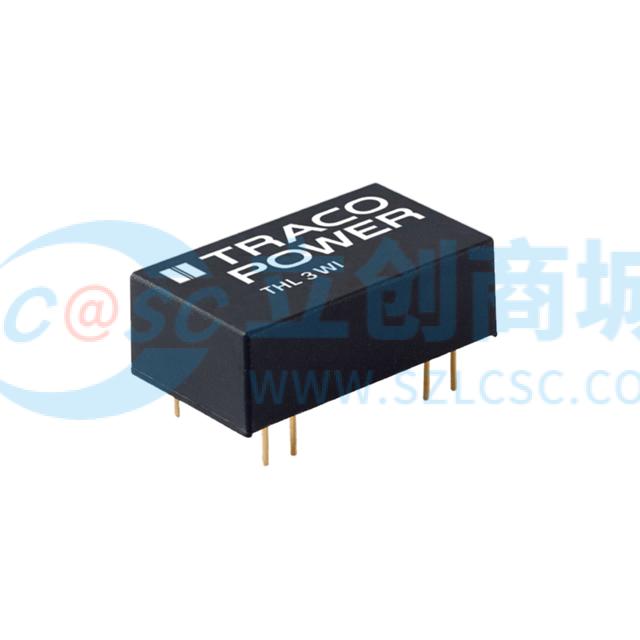

1THL 3-2422WI 是一款由 TRACO POWER 生产的隔离模块，具有以下特点：
2- **紧凑设计**：采用 16-DIP 模块封装，尺寸为 23.8mm x 13.7mm x 8.0mm，适合空间受限的应用。
3- **宽输入电压范围**：支持 9V 到 36V 的输入电压，提供 4:1 的输入电压范围，增强灵活性。
4- **双输出电压**：提供 +12V 和 -12V 的输出电压，最大输出电流均为 125mA，总功率为 3W。
5- **高隔离电压**：具备 1.5kV 的 I/O 隔离电压，确保安全性和可靠性。
6- **高效能**：效率高达 80%，减少能量损耗，降低发热。
7- **远程开关控制**：支持远程 On/Off 控制，方便系统管理。
8- **短路保护**：内置短路保护功能，自动恢复，提高系统稳定性。
9- **环境适应性强**：工作温度范围为 -40°C 至 +85°C（有降额），适用于各种严苛环境。
10- **合规性**：符合 EN 55022 Class A 标准，无需外部组件，简化设计。
使用场景 APPLICATIONS
1THL 3-2422WI 广泛应用于多个领域，具体包括：
2- **数据通信和电信设备**：其双输出电压和高隔离特性使其成为数据通信和电信应用的理想选择，如网络设备、交换机和路由器。
3- **工业电子**：在工业自动化、控制系统和仪器仪表中，该模块能够提供稳定可靠的电源转换，满足工业环境的高要求。
4- **商业信息技术（ITE）**：适用于各种商业信息技术设备，如服务器、工作站和存储设备，确保数据的安全和系统的稳定运行。
5- **测试与测量设备**：在实验室和现场测试设备中，其精确的电压调节和低纹波噪声特性保证了测量的准确性。
6- **医疗设备**：在需要隔离电源的医疗设备中，该模块能够提供安全可靠的电源支持，保障患者和操作人员的安全。
7在不同工作条件下，THL 3-2422WI 均表现出色，能够在宽温度范围内稳定工作，适应各种复杂环境。
注意事项 PRECAUTIONS
1在使用 THL 3-2422WI 时，请注意以下事项：
2- **安装要求**：采用通孔安装方式，确保正确的引脚定位和稳固连接，避免虚焊或错焊。
3- **操作条件**：在 -40°C 至 +85°C（有降额）的温度范围内使用，超出此范围可能影响性能和寿命。
4- **负载要求**：最小负载为额定最大电流的 15%，低于此值可能导致输出纹波增加。
5- **短路保护**：虽然模块具有短路保护功能，但应尽量避免长时间短路，以免损坏内部元件。
6- **远程控制**：使用远程 On/Off 功能时，确保控制信号的正确性和稳定性，避免误操作。
7- **环境因素**：在高湿度（≤95% RH）和非凝露环境下使用，避免腐蚀和电气故障。
8- **维护保养**：定期检查模块的工作状态和连接情况，及时发现并处理问题，延长使用寿命。
9- **安全标准**：遵守 IEC 60950-1 和 UL 60950-1 等安全标准，确保使用安全。
10- **存储条件**：在 -40°C 至 +125°C 的温度范围内存储，避免阳光直射和潮湿环境。
