产品特点 FEATURES

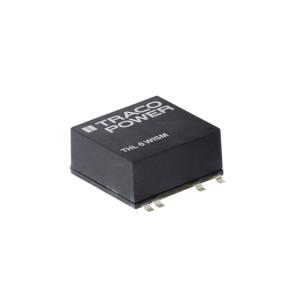

1THL 6-2422WISM 是一款由 TRACO POWER 生产的隔离模块，具有以下特点：
2- **紧凑设计**：采用 SMD 封装，尺寸仅为 22.0mm x 20.3mm x 10.2mm，适合空间受限的应用。
3- **宽输入电压范围**：支持 9V 到 36V 的输入电压，提供 4:1 的输入电压范围，增强了应用灵活性。
4- **双输出电压**：提供 +12V 和 -12V 的输出电压，最大输出电流均为 250mA，总功率为 6W。
5- **高隔离电压**：具备 1.5kV 的 I/O 隔离电压，确保了电气安全。
6- **高效能**：效率高达 83%，减少了能量损耗，降低了热效应。
7- **保护功能**：内置短路保护和远程开/关功能，提升了系统可靠性。
8- **环境适应性**：工作温度范围为 -40°C 至 +75°C（有降额），适用于严苛环境。
9- **合规性**：符合 EN 55022 Class A 标准，支持无铅回流焊工艺，环保且安全。
使用场景 APPLICATIONS
1THL 6-2422WISM 广泛应用于多种工业和电子系统中，具体包括：
2- **数据通信设备**：在路由器、交换机等设备中提供稳定的电源转换，确保数据传输的可靠性和安全性。
3- **电信设备**：用于基站、通信模块等，其宽输入电压范围和高隔离特性满足电信标准要求。
4- **工业自动化**：在 PLC、传感器接口等场景中，该模块能够稳定供电，支持复杂工业环境下的正常运行。
5- **医疗设备**：适用于便携式医疗仪器，其小巧的设计和高效率特性节省空间并降低能耗。
6- **测试与测量仪器**：在示波器、信号发生器等精密仪器中，提供纯净的电源，保证测量精度。
7该模块在不同工作条件下的稳定表现，使其成为上述领域中的理想选择。
注意事项 PRECAUTIONS
1在使用 THL 6-2422WISM 时，请注意以下事项：
2- **安装要求**：采用表面贴装型安装，需遵循正确的焊接工艺，避免虚焊或焊接应力导致的损坏。
3- **操作条件**：确保工作环境温度在 -40°C 至 +75°C 范围内，高温环境下可能需要降额使用。
4- **负载管理**：最小负载应为额定最大电流的 15%，以保证输出稳定性；最大容性负载分别为 330μF（3.3V 和 5V 模型）和 100μF（其他模型）。
5- **短路保护**：虽然模块具有自动恢复的短路保护功能，但应尽量避免长时间短路，以免影响寿命。
6- **远程控制**：利用远程 On/Off 功能时，注意控制信号的电平要求（On：2.5 至 50VDC 或开路；Off：-0.7 至 +0.8VDC）。
7- **存储与运输**：存放于干燥环境，湿度不超过 95%（非冷凝），避免剧烈震动和撞击。
8遵循以上建议，可确保模块的长期稳定运行和最佳性能。
