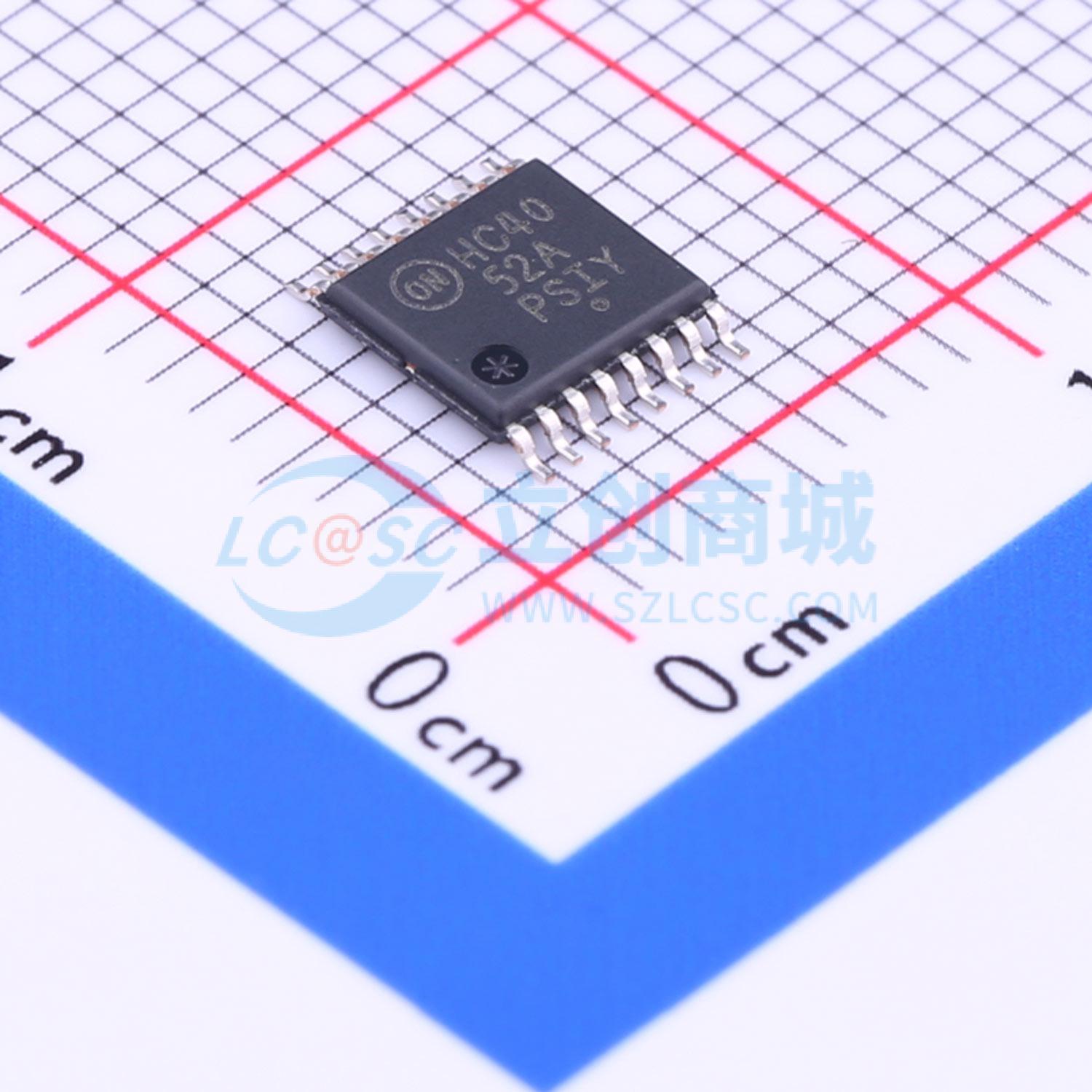

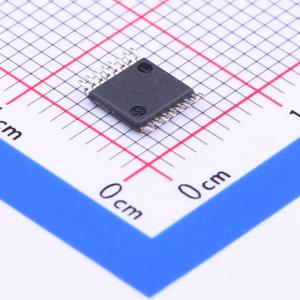

MC74HC4052ADTR2G

MC74HC4052A 双刀四掷模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MC74HC4052A 是一款双刀四掷模拟多路复用器/解复用器，具有低导通电阻和快速切换速度。
品牌名称: onsemi(安森美)
商品型号: MC74HC4052ADTR2G
商品编号: C7339
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.189克(g)

商品参数

商品概述

MC74HC4051A、MC74HC4052A 和 MC74HC4053A 利用硅栅 CMOS 技术实现快速传播延迟、低导通电阻和低关断泄漏电流。这些模拟多路复用器/解复用器可控制在整个电源范围内（从 VCC 到 VEE）变化的模拟电压。HC4051A、HC4052A 和 HC4053A 的引脚排列与金属栅 MC14051AB、MC14052AB 和 MC14053AB 相同。通道选择输入通过模拟开关将模拟输入/输出之一连接到公共输出/输入。当使能引脚为高电平时，所有模拟开关都关闭。通道选择和使能输入与标准 CMOS 输出兼容；通过上拉电阻，它们与 LSTTL 输出兼容。这些器件的导通电阻 (Ron) 在输入电压上比金属栅 CMOS 模拟开关的 Ron 更线性。

商品特性

快速开关和传播速度
开关间串扰低
所有输入/输出均有二极管保护
模拟电源电压范围（VCC - VEE） = 2.0至12.0 V
数字（控制）电源电压范围（VCC - GND） = 2.0至6.0 V
与金属栅同类产品相比，线性度更高且导通电阻更低
低噪声
符合JEDEC标准No. 7A的要求
芯片复杂度：HC4051A — 184个FET或46个等效门；HC4052A — 168个FET或42个等效门；HC4053A — 156个FET或39个等效门
带有NLV前缀，适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤素且符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	2V~6V；-6V~0V
	导通电阻(Ron)	125Ω

	属性	参数值
	工作温度	-55℃~+125℃
	导通电容(Con)	35pF
	带宽	95MHz
	传播延迟(tpd)	59ns
