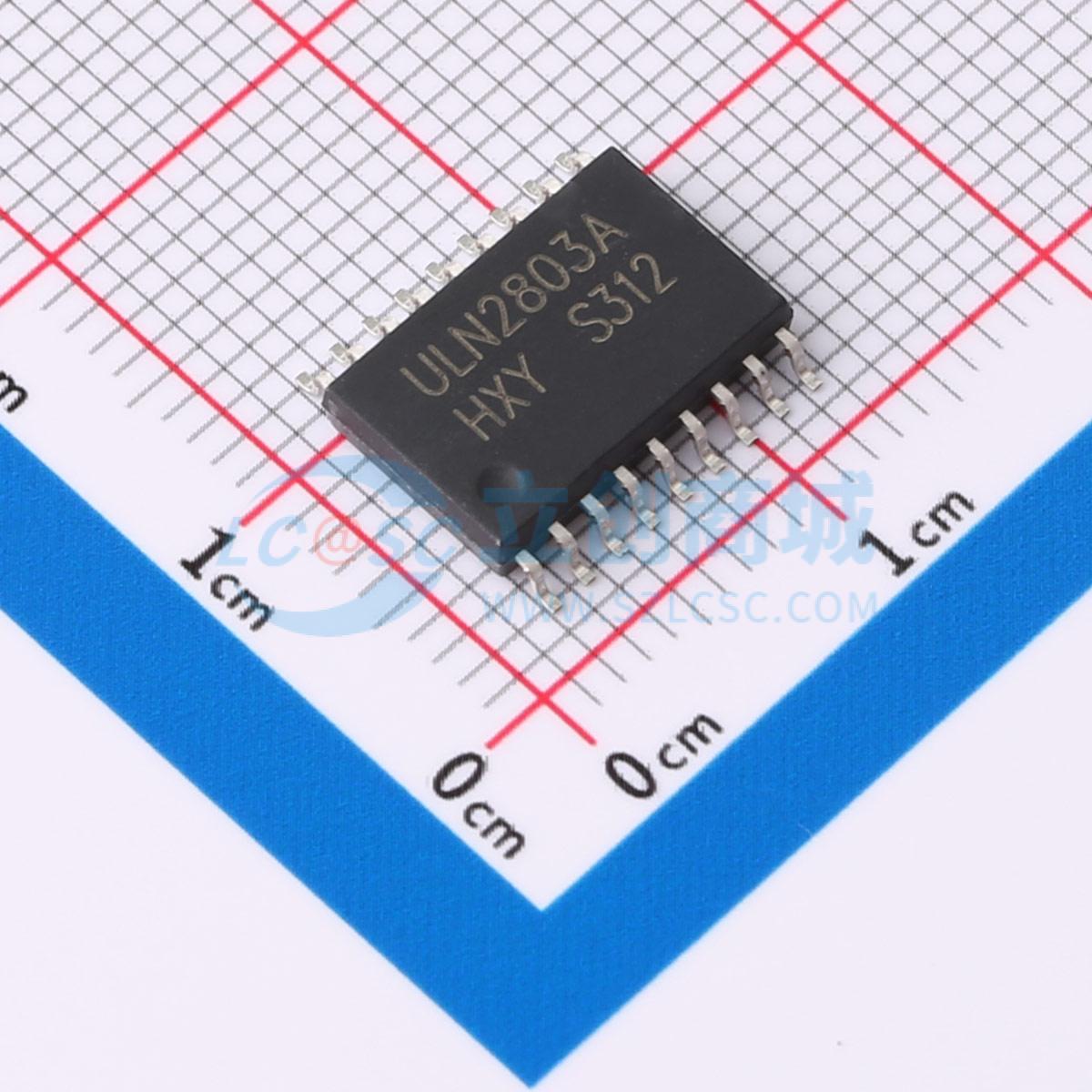

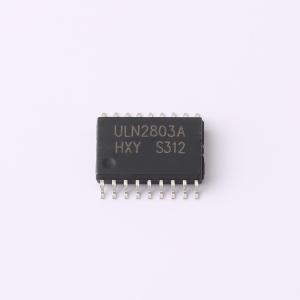

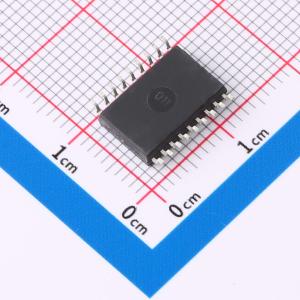

ULN2803A
八路 电流(Ic): 500mA 输入电压(VI): 30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款达林顿晶体管阵列采用紧凑型SOP-18封装，内含八个独立高耐压通道。每个通道支持高达50V的输出电压和30V的输入电压，提供强大的500mA集电极电流能力。特别适合驱动各类大电流负载，如继电器、LED阵列或马达等。卓越的集成设计简化了电路布局，节省空间并确保可靠的开关性能，是智能家居及各种电子设备的理想选择。
- 商品型号
- ULN2803A
- 商品编号
- C6851443
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.71095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | - | |
| 集电极漏电流(Icex) | 50uA |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 900mV@250uA,100mA | |
| 输入电流(on) | 0.93mA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA | |
| 类型 | BJT |
商品特性
- ULN2803A是一款8通道达林顿阵列电路，每个通道的输出电流为500mA，峰值电流为600mA，输出电压为50V，采用共发射极结构，每个通道可独立工作。
- 该电路通常用于驱动各种负载，例如直流电机、LED指示灯、大功率缓冲器以及5V TTL、CMOS等通用逻辑电路。
