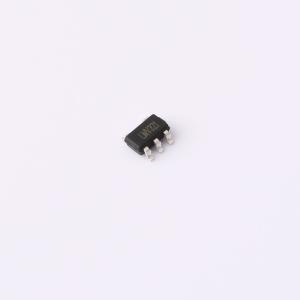

温馨提醒：图片仅供参考，商品以实物为准
LMV321
单路 GBP: 1.1MHz Ib: 10pA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 卓越性能的单路运算放大器，采用紧凑型SOT23-5L封装，专为高精度信号处理而设计。具有极低的输入失调电压（Vos）仅为800uV，确保输出信号高度准确无误。其输入偏置电流(Ib)低至10pA，有效减少输入端误差，尤其适用于高阻抗源或精密测量系统。该器件拥有出色的压摆率(SR)达到0.52V/us，可快速响应信号变化，实现高速信号放大及处理。
- 商品型号
- LMV321
- 商品编号
- C6851441
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2.7uV/℃ | |
| 压摆率(SR) | 520V/ms | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 27nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -1.25V~2.75V | |
| 功能特性 | - |
商品概述
LMV321（单路）是一款低功耗、输入/输出轨到轨、电压反馈的通用运算放大器。其具有较宽的输入共模电压和输出摆幅；最低工作电压可达2.1V，最大推荐工作电压可达5.5V。LMV321在45uA功耗的情况下具有1.1MHz增益带宽积；其具有极低的输入偏置电流（10pA级），可用于积分器、光电二极管放大器和压电传感器等；其具有输入/输出轨到轨特性，使其可作为缓冲器用于单电源系统中。该系列运算放大器的应用包括安全监测、便携式设备、电池和电源管理、控制供应，以及低功耗传感器系统中的信号处理和接口。
商品特性
- 低功耗：45uA
- 轨到轨输入/输出
- 低输出失调电压：典型0.8mV
- 单位增益稳定
- 增益带宽积1.1MHz
- 低输入偏置电流：10pA级
- 2.1V~5.5V的工作电压范围
- 宽输入电压范围：-0.1V~5.6V（VS=5.5V）
应用领域
- ASIC输入输出运放
- 传感器接口
- 医疗器械
- 音频输出
- 移动通信
- 便携式系统
