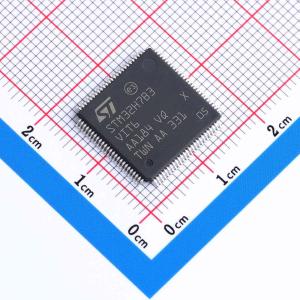

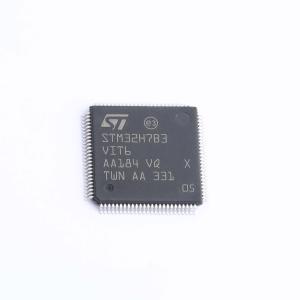

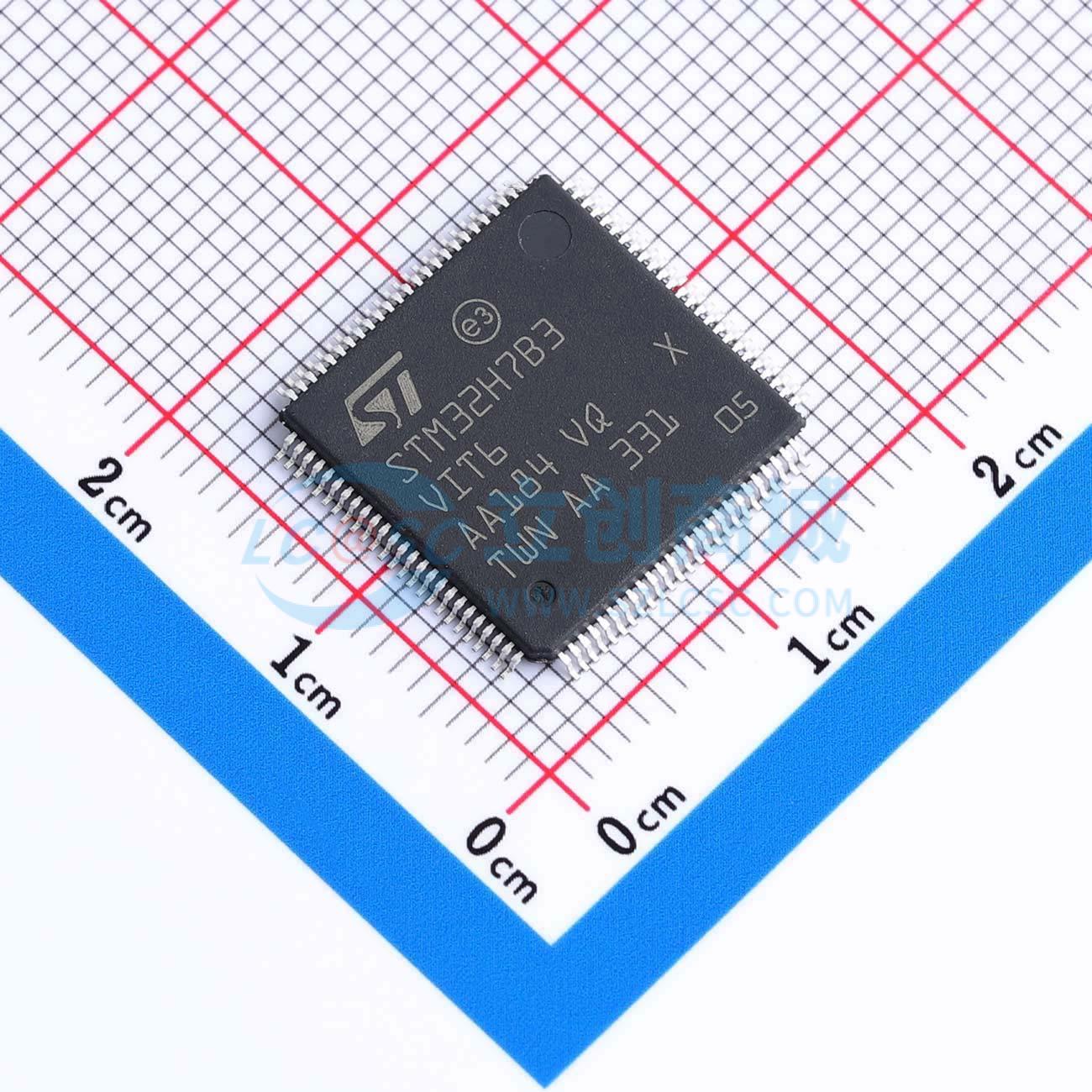

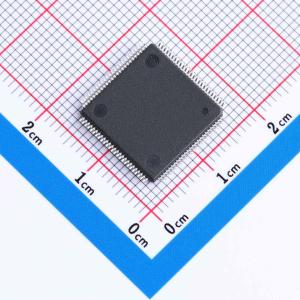

STM32H7B3VIT6

32位Arm® Cortex®-M7 280MHz微控制器，配备2MB闪存、1.4MB随机存取存储器，拥有46个通信和模拟接口、开关模式电源（SMPS）及加密功能。提供多种封装形式，包括LQFP64（10×10mm）、LQFP100（14×14mm）、LQFP144（20×20mm）、LQFP176（24×24mm）、TFBGA100（8×8mm）、TFBGA216（13×13mm）、TFBGA225（13×13mm）、UFBGA169（7×7mm）、UFBGA176+25（10×10mm）、WLCSP132（4.57×4.37mm）。

• 核心：32位Arm® Cortex®-M7内核，带双精度浮点单元和L1缓存（16KB数据缓存+16KB指令缓存，可从128位嵌入式闪存单次访问填充一个缓存行）；频率高达280MHz，内存保护单元（MPU），599 DMIPS/2.14 DMIPS/MHz（Dhrystone 2.1），支持DSP指令
• 内存：2MB闪存（支持边读边写）+1KB一次性可编程（OTP）内存；约1.4MB随机存取存储器（含192KB紧耦合内存TCM RAM：64KB指令TCM RAM+128KB数据TCM RAM用于时间关键例程，1.18MB用户SRAM，备份域中4KB SRAM）；2个Octo-SPI内存接口（支持动态解密、I/O复用，兼容串行PSRAM/NOR、Hyper RAM/Flash帧格式，SRD模式最高140MHz，DTR模式最高110MHz）；灵活外部内存控制器（最高32位数据总线：同步模式下SRAM、PSRAM、NOR闪存最高125MHz；支持SDRAM/LPSDR SDRAM；8/16位NAND闪存）；CRC计算单元
• 安全：ROP、PC-ROP、主动篡改检测、安全固件升级支持、安全访问模式
• 通用输入输出：最多168个带中断能力的I/O端口；快速I/O最高133MHz；最多164个5V容忍I/O
• 低功耗：停止模式（全RAM保留时低至32µA）；待机模式（2.8µA，备份SRAM关闭、RTC/LSE开启、PDR关闭）；VBAT模式（0.8µA，RTC和LSE开启）
• 时钟管理：内部振荡器（64MHz HSI、48MHz HSI48、4MHz CSI、32kHz LSI）；外部振荡器（4-50MHz HSE、32.768kHz LSE）；3个锁相环PLL（1个系统时钟用，2个内核时钟用，支持分数模式）
• 复位和电源管理：2个独立电源域（可独立时钟门控以最大化效率：CPU域CD用于Arm® Cortex®内核及其外设，可独立切换到保留模式；智能运行域SRD用于复位和时钟控制、电源管理及部分外设）；1.62至3.6V应用电源和I/O；POR、PDR、PVD和BOR；专用USB电源（内置3.3V内部稳压器供电内部PHY）；专用SDMMC电源；高效SMPS降压转换器稳压器（直接供电VCORE或外部电路）；嵌入式稳压器LDO（可配置可扩展输出供电数字电路）；运行和停止模式下的电压缩放；备份稳压器约0.9V；低功耗模式（睡眠、停止、待机）；VBAT电池工作模式（带充电能力）；CPU和域电源状态监控引脚
• 互连矩阵：3个总线矩阵（1个AXI+2个AHB）；桥接器（5个AHB2APB、3个AXI2AHB）
• DMA控制器：5个DMA控制器（1个高速通用主直接内存访问控制器MDMA；2个双端口DMA带FIFO和请求路由能力；1个基本DMA带请求路由能力；1个基本DMA专用于DFSDM）
• 通信外设：最多35个通信外设（4个I2C FM+接口支持SMBus/PMBus；5个USART/5个UART支持ISO7816接口、LIN、IrDA、调制解调器控制，1个LPUART；6个SPI包括4个带复用全双工I2S音频级精度通过内部音频PLL或外部时钟，1个LP域SPI/I2S最高125MHz；2个SAI串行音频接口；SPDIFRX接口；SWPMI单wire协议主接口；MDIO从接口；2个SD/SDIO/MMC接口最高133MHz；2个CAN控制器：2个带CAN FD，1个带时间触发CAN TT-CAN；1个USB OTG接口支持HS/FS；HDMI-CEC；8-14位摄像头接口最高80MHz；8/16位并行同步数据输入输出从接口PSSI）
• 模拟外设：11个模拟外设（2个ADC最高16位分辨率支持24通道最高3.6MSPS；1个模拟和1个数字温度传感器；1个12位单通道DAC在SRD域+1个12位双通道DAC；2个超低功耗比较器；2个运算放大器带宽8MHz；2个sigma delta调制器数字滤波器DFSDM：1个带8通道/8滤波器，1个在SRD域带2通道/1滤波器）
• 图形：LCD-TFT控制器最高XGA分辨率；Chrom-ART图形硬件加速器DMA2D减少CPU负载；硬件JPEG编解码器；Chrom-GRC™ GFXMMU
• 定时器和看门狗：最多19个定时器和2个看门狗（2个32位定时器支持最多4个IC/OC/PWM或脉冲计数器及正交增量编码器输入最高280MHz；2个16位高级电机控制定时器最高280MHz；10个16位通用定时器最高280MHz；3个16位低功耗定时器最高280MHz；2个看门狗独立和窗口；1个SysTick定时器；RTC带亚秒精度和硬件日历）
• 加密加速：AES链式模式（ECB、CBC、CTR、GCM、CCM支持128、192或256位）；HASH（MD5、SHA-1、SHA-2）、HMAC；2个OTFDEC AES-128 CTR模式用于Octo-SPI内存加密/解密；1个32位符合NIST SP 800-90B的真随机数生成器
• 调试模式：SWD和JTAG接口；4KB嵌入式跟踪缓冲器
• 其他：96位ID；所有封装符合ECOPACK2标准
