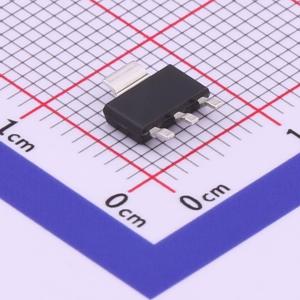

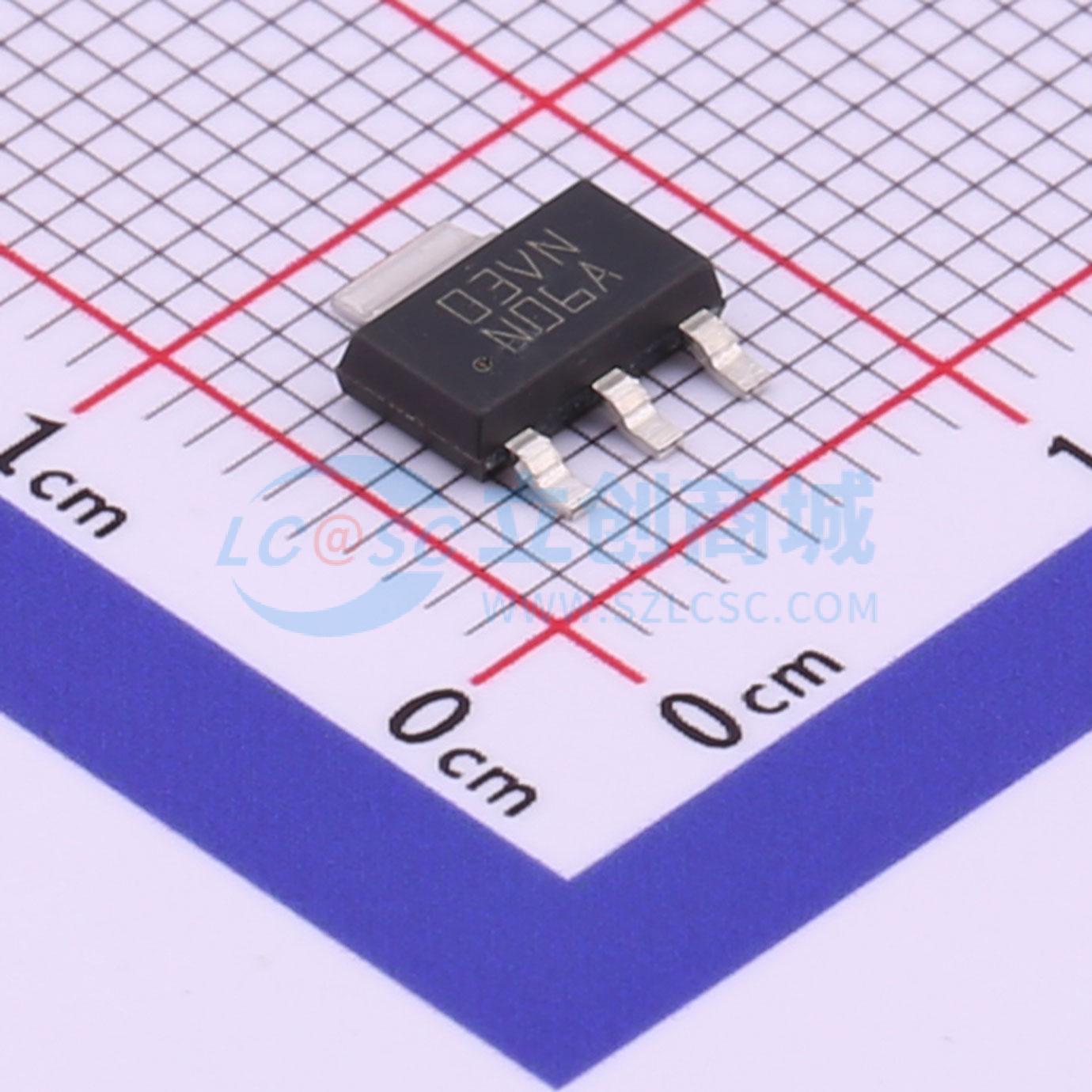

LM1117MPX-5.0/NOPB

800mA 15V 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM1117 800mA 15V 线性稳压器
品牌名称: TI(德州仪器)
商品型号: LM1117MPX-5.0/NOPB
商品编号: C730069
商品封装: SOT-223-4
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

LM1117 是一款在 800mA 负载电流下具有 1.2V 压降的低压降稳压器。 LM1117 提供可调节电压版本，只需两个外部电阻即可将输出电压设置为 1.25V 至 13.8V。此外，该器件还提供五种固定电压：1.8V、2.5V、3.3V 和 5V。 LM1117 具有电流限制和热关断功能。该器件的电路中包括一个齐纳微调带隙基准，用于确保输出电压精度在±1% 以内。

商品特性

提供 1.8V、2.5V、3.3V、5V 和可调节电压版本
节省空间的 SOT - 223 和 WSON 封装
电流限制和热保护
输出电流：800mA
线路调节：0.2%（最大值）
负载调节：0.4%（最大值）
温度范围：
- LM1117：0°C 至 125°C
- LM1117I： - 40°C 至 125°C

应用领域

交流驱动器功率级模块
商用网络和服务器 PSU
工业交流/直流电源
超声波扫描仪
伺服驱动器控制模块
可调节输出稳压器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	15V
	输出电压	5V
	输出电流	800mA
	电源纹波抑制比(PSRR)	75dB@(120Hz)
	压差	1.2V@(800mA)

	属性	参数值
	静态电流(Iq)	5mA
	噪声	-
	特性	短路保护；过热保护；过流保护
	工作温度	0℃~+125℃
	输出极性	正极
	输出通道数	1
