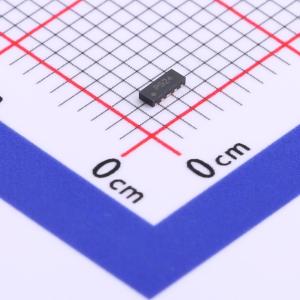

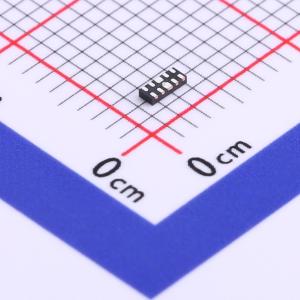

BV-ULC0524P
瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Bencent(槟城)
- 商品型号
- BV-ULC0524P
- 商品编号
- C730029
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品特性
- IEC 61000-4-2（静电放电） ± 15KV（空气放电），± 8KV（接触放电）
- 最大静电放电 ± 17KV（空气放电），± 12KV（接触放电）
- IEC61000-4-4（电快速瞬变脉冲群） 40A（5/50ns）
- IEC61000-4-5（浪涌） 4A（8/20μs）
- 每线150瓦峰值脉冲功率（tp = 8/20μS）
- 低电容：典型值0.5pF（输入输出间）
- 低工作电压：5V
- 低钳位电压
- 湿度敏感度等级：1级
- 重量15mg（约）
- 小封装：DFN2510-10L
应用领域
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- 显示端口
- 移动显示数字接口（MDDI）端口
- 高速串行计算机扩展总线标准（PCI Express）
- 串行高级技术附件（Serial ATA）
