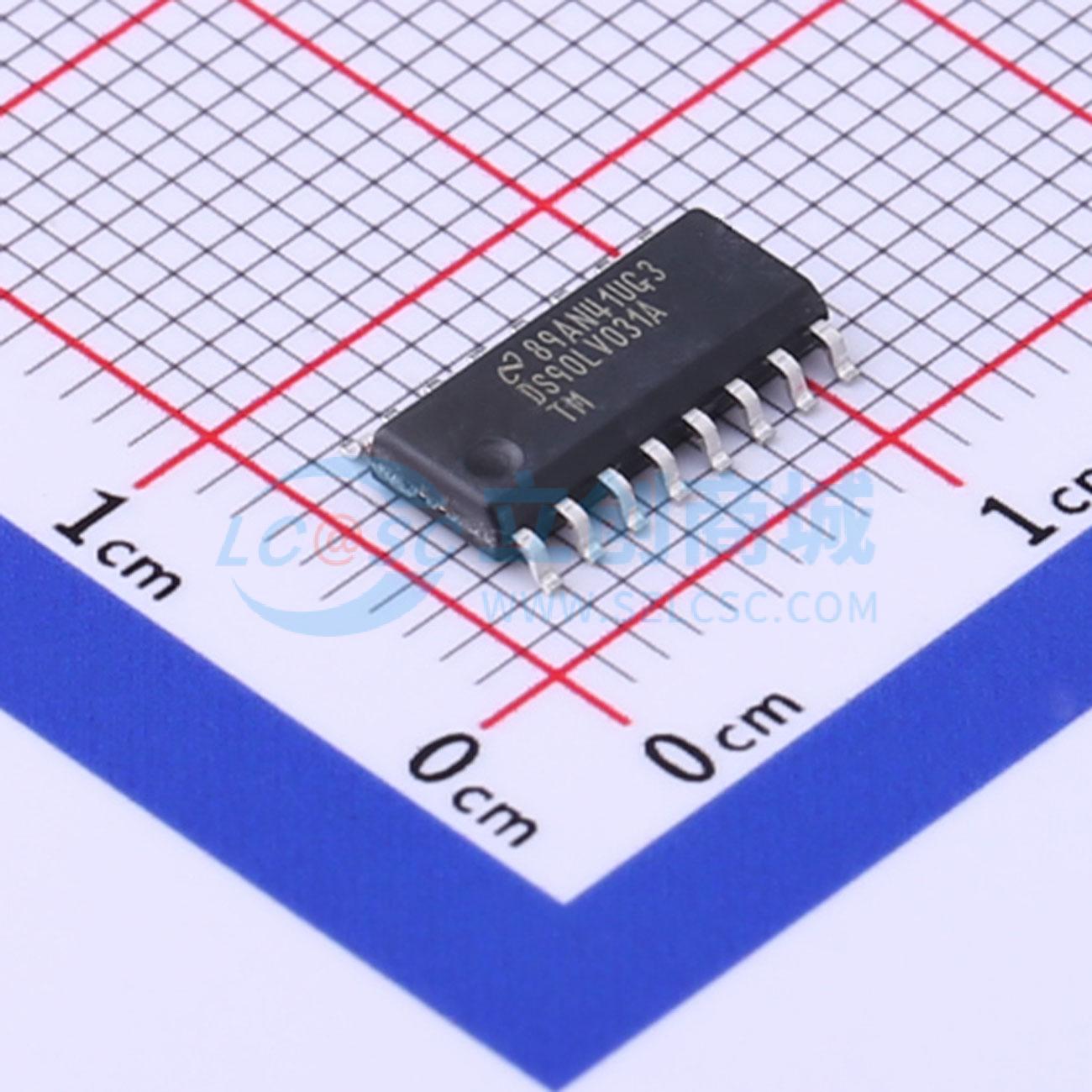

DS90LV031ATMX/NOPB

DS90LV031A 3-V LVDS 四通道 CMOS 差分线驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DS90LV031A 是一个四通道 CMOS 差分线驱动器，设计用于需要超低功耗和高数据速率的应用。该设备支持超过400Mbps的数据速率，并使用低电压差分信号（LVDS）技术。
品牌名称: TI(德州仪器)
商品型号: DS90LV031ATMX/NOPB
商品编号: C730068
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

DS90LV031A是一款四路CMOS差分线路驱动器，专为要求超低功耗与高数据速率的应用设计，采用低电压差分信号LVDS技术，支持超过400Mbps（200MHz）的数据速率。该器件可接受低电压LVTTL或LVCMOS输入电平，将其转换为±350mV的低电压差分输出信号，支持三态功能，可关闭输出级、切断负载电流，使器件进入典型值13mW的超低空闲功耗状态。使能输入支持低电平有效或高电平有效控制三态输出，所有四路驱动器共用使能，可为高速点对点接口应用提供高功率伪ECL器件的替代方案。

商品特性

开关速率大于400Mbps（200MHz）
典型差分偏移0.1ns，最大差分偏移0.4ns
最大传播延迟2ns
采用3.3V电源设计
差分信号为±350mV
低功耗，3.3V静态功耗为13mW
可与现有5V LVDS器件互操作
兼容IEEE 1596.3 SCI LVDS标准
兼容TIA/EIA-644 LVDS标准
支持工业级工作温度范围
提供SOIC和TSSOP表面贴装封装
输出负载电阻典型范围为90Ω至110Ω

应用领域

楼宇自动化
工厂自动化
电网基础设施
高速点对点接口

	属性	参数值
	商品目录	LVDS芯片
	类型	驱动器
	驱动器数	4
	接收器数	0
	工作电压	3.3V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；LVCMOS
	功能特性	低功耗待机/失效自动关断
