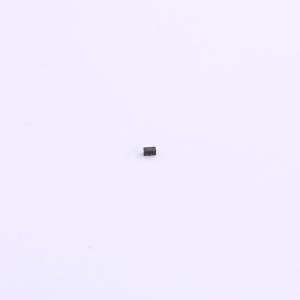

温馨提醒：图片仅供参考，商品以实物为准
UAQ02C05L01-R0.5
双向ESD 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- UAQ02C05L01-R0.5包含采用专有硅雪崩技术制造的背对背 TVS 二极管，可为可能遭受破坏性静电放电 (ESD) 的电子设备提供保护。这些耐用的二极管能够安全吸收高达 IEC61000-4-2 国际标准规定的最大水平的重复 ESD 冲击，且性能不会下降。背对背配置在存在交流信号时为数据线提供对称的 ESD 保护。
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- UAQ02C05L01-R0.5
- 商品编号
- C730027
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -50℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品概述
UAQ02C05L01-R0.5包含采用专有硅雪崩技术制造的背对背瞬态电压抑制（TVS）二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。这些耐用的二极管能够安全吸收高达IEC61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降。 在存在交流信号时，背对背配置可为数据线提供对称的ESD保护。 接触放电：±15kV 空气放电：±20kV
商品特性
- 符合IEC61000 - 4 - 2标准，空气放电20kV，接触放电15kV
- SOD882表面贴装封装
- 工作电压：5V
- 低泄漏电流
- 低工作电压和钳位电压
- 无铅/符合RoHS标准
- 可燃性等级UL 94V - 0
- 符合J - STD - 020的湿度敏感度等级1
- 标记：3L
应用领域
- USB 3.0/USB 2.0
- MHL/MIPI/MDDI
- HDMI、视频端口、eSATA
- 机顶盒、游戏机
- 智能手机
- 外部存储设备
- 超级本、笔记本电脑
- 平板电脑、电子阅读器
