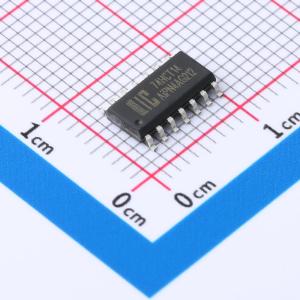

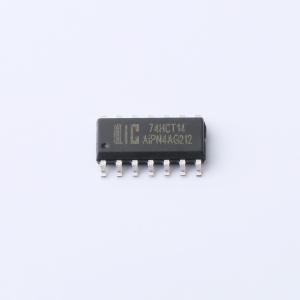

温馨提醒：图片仅供参考，商品以实物为准
AIP74HCT14SA14.TB
六反相施密特触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带施密特触发器输入的六反相器。该器件具有降低的输入阈值电平，允许与 TTL 逻辑电平接口。输入包括钳位二极管，这使得使用限流电阻将输入连接到超过 VCC 的电压成为可能。施密特触发器输入将缓慢变化的输入信号转换为清晰无抖动的输出信号。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74HCT14SA14.TB
- 商品编号
- C6798231
- 商品封装
- SOP14
- 包装方式
- 管装
- 商品毛重
- 0.3212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | - | |
| 触发沿 | - | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | - | |
| 功能 | - | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 17ns@5V,15pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCT系列 | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+105℃ | |
| 同步/异步 | - | |
| 建立时间 | - | |
| 保持时间 | - |
