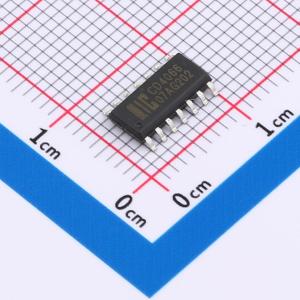

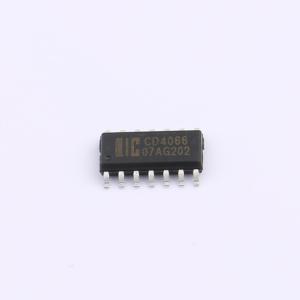

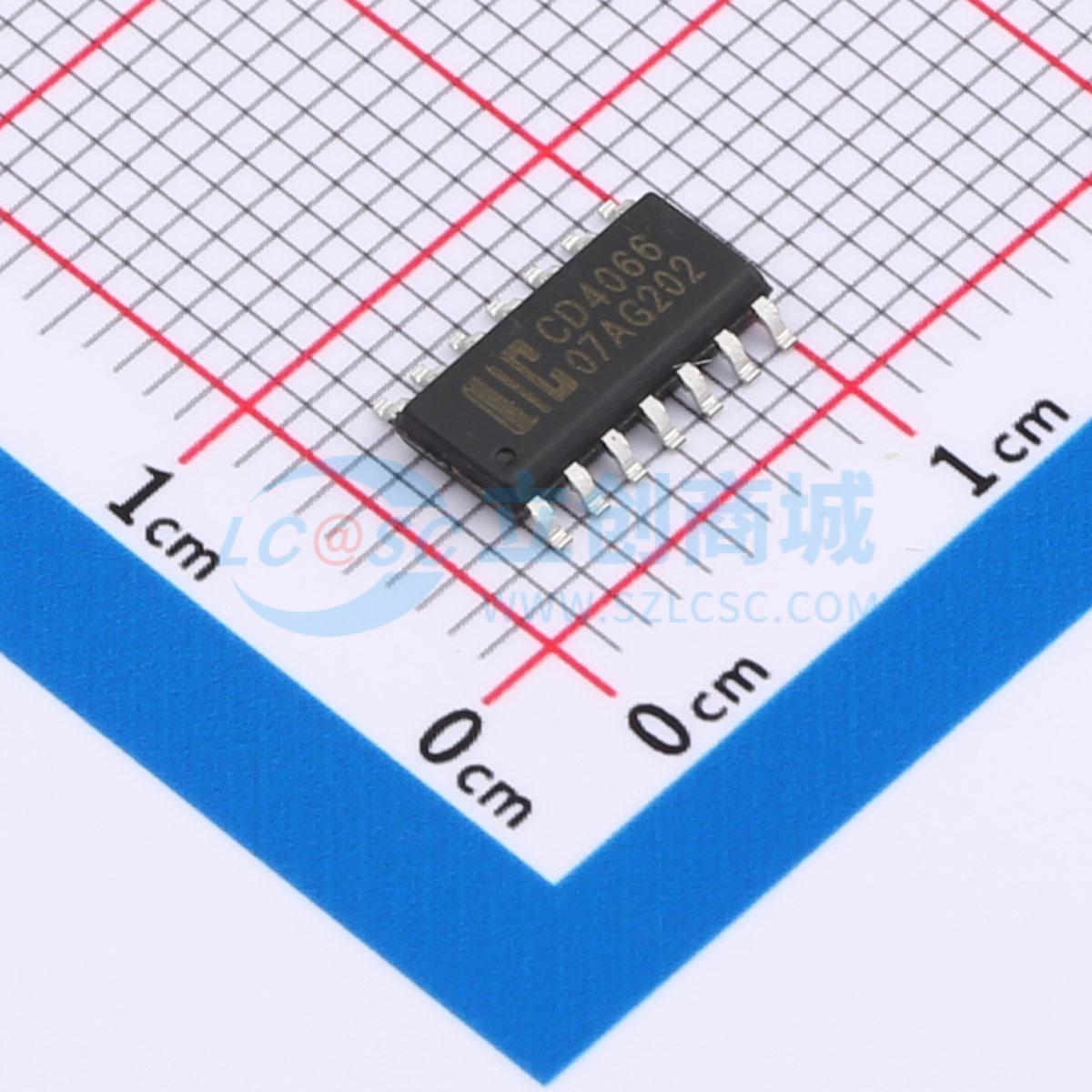

温馨提醒：图片仅供参考，商品以实物为准
CD4066SA14.TR
四路双边开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供四个单极单掷模拟开关功能。每个开关有两个输入/输出端子（nY 和 nZ）和一个高电平有效使能输入（nE）。当 nE 为低电平时，模拟开关关闭。与 CD4016 引脚兼容，但导通电阻低得多。此外，导通电阻在整个输入信号范围内相对恒定。
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4066SA14.TR
- 商品编号
- C6798246
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.260825克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 350Ω | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 90ns | |
| 关闭时间(toff) | 160ns | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 20ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4066提供四个单刀单掷模拟开关功能。每个开关有两个输入/输出端子（nY和nZ）和一个高电平有效使能输入（nE）。当nE为低电平时，模拟开关关闭。 CD4066与CD4016引脚兼容，但导通电阻低得多。此外，导通电阻在整个输入信号范围内相对恒定。
商品特性
- 宽电源电压范围：3V至9V
- 完全静态操作
- 5V和9V参数额定值
- 标准化对称输出特性
- 输入和输出具备静电防护
- 工作温度范围：-40℃至+85℃
- 封装信息：DIP14/SOP14/TSSOP14
