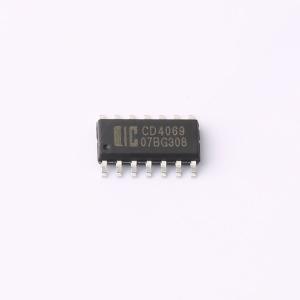

温馨提醒：图片仅供参考，商品以实物为准
CD4069SA14.TR
六反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CD4069 是一款通用六反相器，无缓冲级。每个反相器为单级结构。其推荐的 VDD 电源电压范围为 3V 至 15V（以 VSS 为参考，通常 VSS 接地）
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- CD4069SA14.TR
- 商品编号
- C6798249
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.261475克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 4V；12.5V；8V | |
| 输入低电平(VIL) | 2V；1V；2.5V | |
| 输出高电平(VOH) | 4.95V~5V；14.95V~15V；9.95V~10V | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 25ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | - |
商品概述
CD4069是一款通用六反相器，无缓冲级。每个反相器为单级结构。 它在推荐的VDD电源电压范围（相对于VSS，通常为地）3V至15V内工作。 未使用的输入必须连接到VDD、VSS或其他输入。
商品特性
- 宽电源电压范围：3V至15V
- 完全静态工作
- 提供5V、10V和15V参数额定值
- 标准化对称输出特性
- 工作温度范围：-40 ℃至+105 ℃
- 封装信息：DIP14/SOP14/TSSOP14
