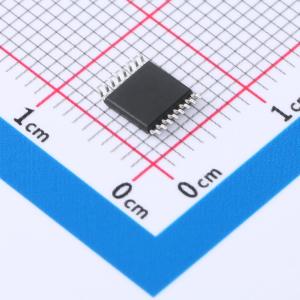

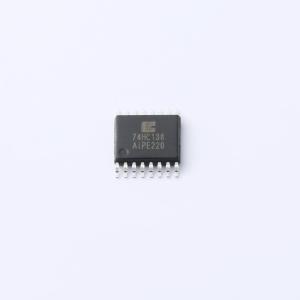

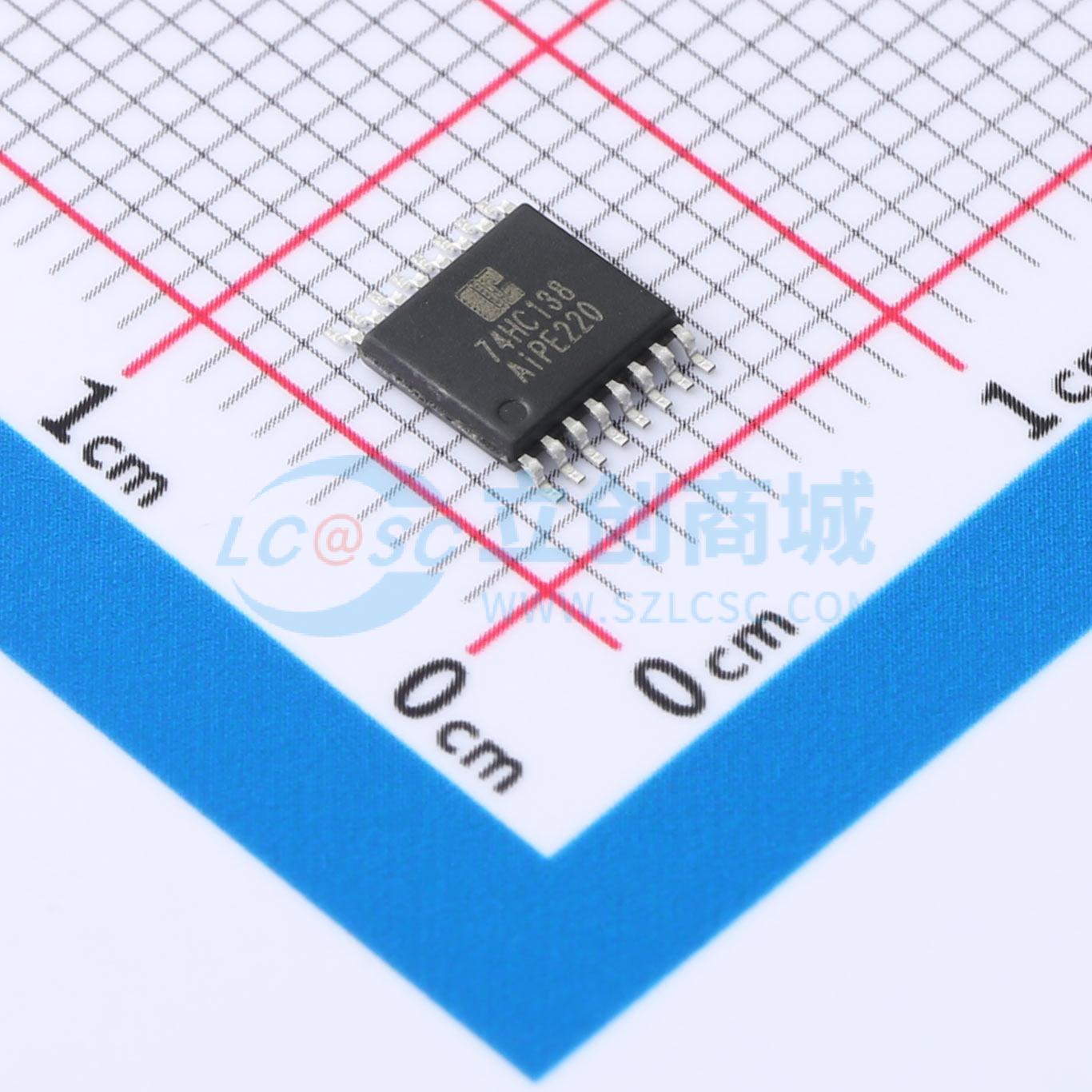

AIP74HC138TA16.TB
反相输出，3线-8线译码器/多路分配器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- AiP74HC/HCT138可对三个二进制加权地址输入（A0、A1和A2）进行解码，以产生八个相互排斥的输出（Y0至Y7）。该器件具有三个使能输入（E1、E2和E3）。除非E1和E2为低电平且E3为高电平，否则所有输出均为高电平
- 品牌名称
- I-CORE(中微爱芯)
- 商品型号
- AIP74HC138TA16.TB
- 商品编号
- C6798247
- 商品封装
- TSSOP16
- 包装方式
- 管装
- 商品毛重
- 0.308333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 灌电流(IOL) | 5.2mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4mA | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流(Iq) | 8uA | |
| 功能 | 反向 |
商品概述
AiP74HC/HCT138 解码三个二进制加权地址输入（A0、A1 和 A2）到八个互斥的输出（Y0 至 Y7）。该器件具有三个使能输入（E1、E2 和 E3）。除非 E1 和 E2 为低电平且 E3 为高电平，否则每个输出都将为高电平。这种多使能功能允许使用四个 AiP74HC/HCT138 IC 和一个反相器轻松并行扩展至 1-of-32（5 至 32 线）解码器。通过将其中一个低电平有效的使能输入用作数据输入，并将剩余的使能输入用作选通脉冲，AiP74HC/HCT138 可以用作八输出多路信号分离器。输入包括箝位二极管。这使得可以使用限流电阻来连接超过 Vcc 的电压。
商品特性
- 输入电平：
- 对于AiP74HC138：CMOS电平
- 对于AiP74HCT138：TTL电平
- 解复用能力
- 多输入使能，便于扩展
- 适用于存储器芯片选择解码
- 低电平有效互斥输出
- 工作温度范围：-40°C至+105°C
- 封装信息：DIP16/SOP16/TSSOP16
