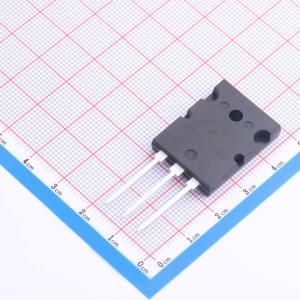

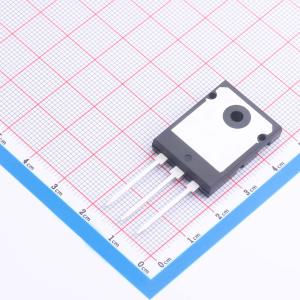

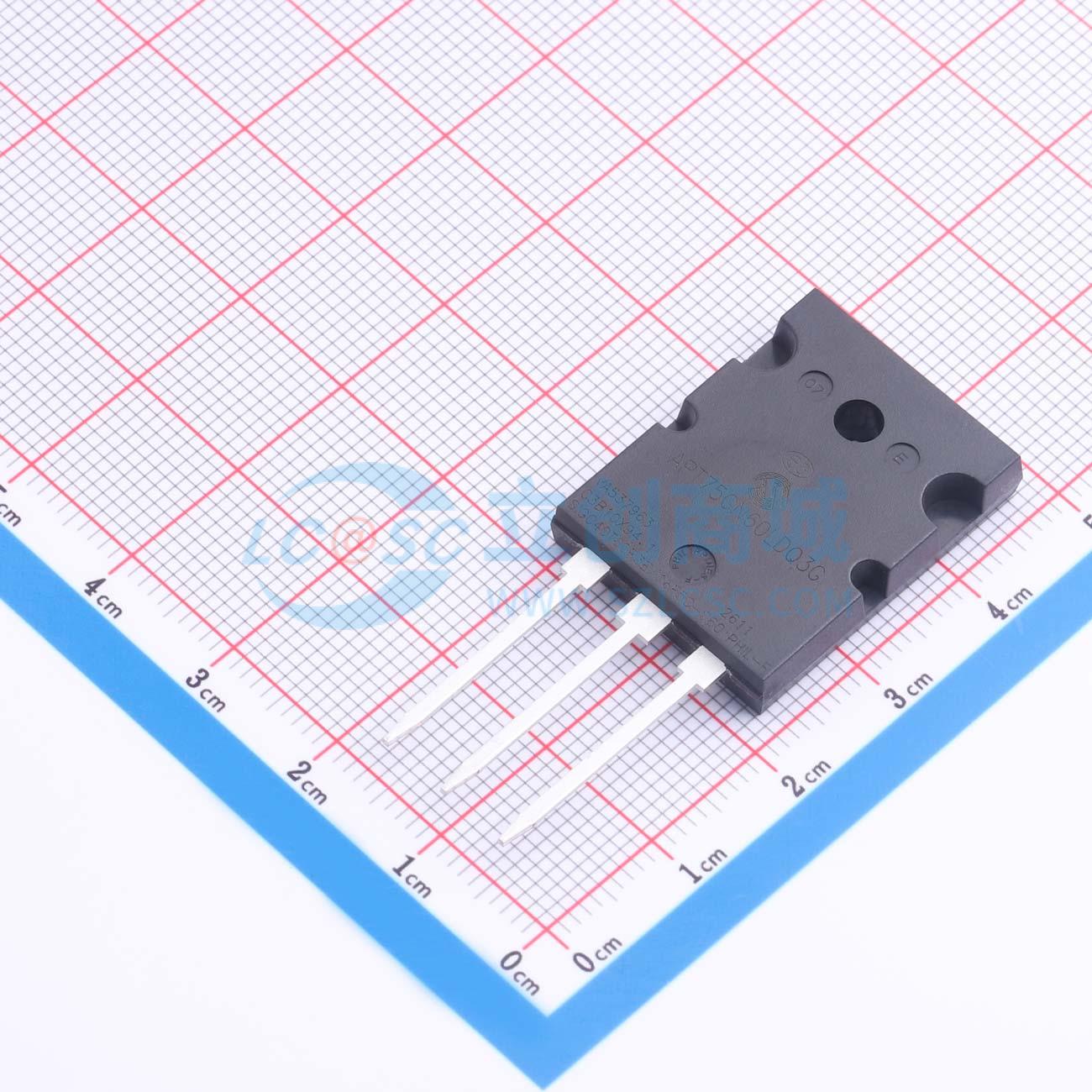

APT75GN60LDQ3G
APT75GN60LDQ3G
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- APT75GN60LDQ3G
- 商品编号
- C6797986
- 商品封装
- TO-264-3
- 包装方式
- 管装
- 商品毛重
- 15.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 536W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 155A | |
| 集电极脉冲电流(Icm) | 225A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.45V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 485nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.5nF | |
| 输出电容(Coes) | 370pF | |
| 反向传输电容(Cres) | 150pF | |
| 开启延迟时间(Td(on)) | 47ns | |
| 关断延迟时间(Td(off)) | 385ns | |
| 导通损耗(Eon) | 2.5mJ | |
| 关断损耗(Eoff) | 2.14mJ | |
| 反向恢复时间(Trr) | 31ns | |
| 工作温度 | -55℃~+175℃ |
