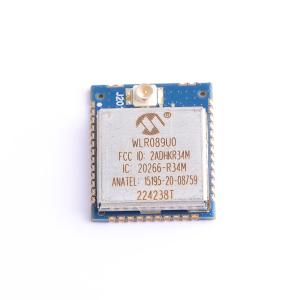

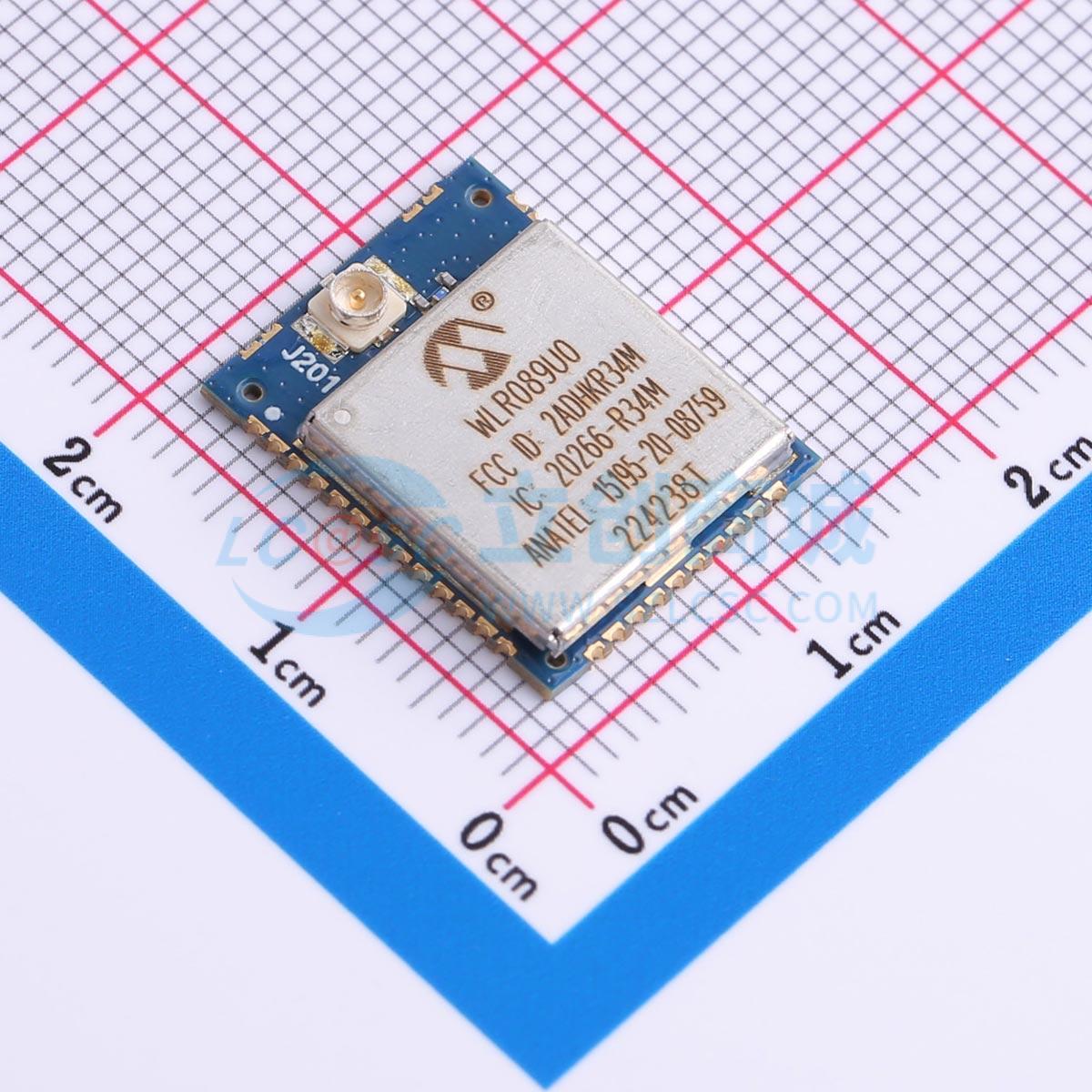

WLR089U0-I/RM

WLR089U0是一款适用于低于1GHz的ISM频段（如868 MHz（欧洲）和915 MHz（北美））的远距离（LoRa）收发器模块，针对超低功耗应用进行了优化。该模块将ATSAMR34J18B系统级封装（SiP）、32.768 kHz晶体、32 MHz温补晶振（TCXO）、射频开关、集总元件谐波抑制滤波器、阻抗匹配电路、低通滤波器（LPF）以及所需的射频屏蔽集成在一个紧凑的17 mm x 13.5 mm设计中。该模块支持LoRa和FSK调制。 LoRa技术是一种为低数据速率、超远距离信号传输优化的扩频协议。它非常适合电池供电的远程传感器和控制设备。该模块还配备了USB接口，适用于USB加密狗应用或通过USB进行软件更新。

• 处理器：ARM Cortex - M0+ CPU，最高运行频率达48 MHz（2.46 CoreMark/MHz），单周期硬件乘法器，微跟踪缓冲区（MTB）
• 内存：系统内可自编程的256 KB闪存，32 KB静态随机存取存储器（SRAM），8 KB低功耗SRAM
• 系统：上电复位（POR）和欠压复位（BOR），内部和外部时钟选项，具备48 MHz数字锁频环（DFLL48M）和48 MHz至96 MHz分数数字锁相环（FDPLL96M），外部中断控制器（EIC），最多15个外部中断，一个不可屏蔽中断（NMI），2引脚串行线调试（SWD）编程、测试和调试接口
• 工作电压：1.8V - 3.5V，低功耗
• 收发器：接收电流（RX）= 12.64 mA（典型值），高频射频输出（RFO_HF）= 41.54 mA（典型值），功率放大器升压（PA_B0ST）= 114.68 mA（典型值）
• 微控制器（MCU）：待机和备份睡眠模式，睡眠唤醒外设
• 温度范围：-40℃至+85℃（工业级）
• 射频/模拟特性：集成LoRa技术收发器，863 MHz至928 MHz双频段覆盖，最大发射功率+18.59 dBm（VCC > 2.4 VDC），高灵敏度：-136 dBm（符合LoRaWAN协议模式），最大链路预算高达154.59 dB，强大的前端：IIp3 = -11 dBm，出色的阻塞免疫能力，集成分辨率为61 Hz的合成器，支持LoRa技术和（G）FSK调制，前导码检测，127 dB动态范围接收信号强度指示（RSSI），具备超快速自动频率控制（AFC）的自动射频感应和信道活动检测（CAD），数据包引擎最大支持256字节，具备循环冗余校验（CRC）
• 外设信息：16通道直接内存访问控制器（DMAC），12通道事件系统，三个16位定时器/计数器（TC），可配置为以下任意一种：一个带比较/捕获通道的8位TC，一个带比较/捕获通道的16位TC，一个带比较/捕获通道的32位TC（使用两个TC），两个24位和一个16位控制定时器/计数器（TCC），具备扩展功能：最多四个带可选互补输出的比较通道，跨端口引脚生成同步脉冲宽度调制（PWM）模式，确定性故障保护，快速衰减和互补输出之间可配置的死区时间，抖动功能可将分辨率提高最多5位并减少量化误差，32位实时计数器（RTC），具备时钟/日历功能，看门狗定时器（WDT），CRC - 32生成器，一个全速（12 Mbps）通用串行总线（USB）2.0接口：嵌入式主机和设备功能，八个端点，最多四个串行通信接口（SERCOM），包括一个低功耗SERCOM（SERCOM5(3)），每个可配置为以下任意一种：全双工或单线路半双工配置的通用异步收发传输器（USART），最高3.4 MHz的I2C，串行外设接口（SPI），本地互连网络（LIN）客户端，一个12位、1 Msps模数转换器（ADC），最多七个外部通道：差分和单端输入，自动偏移和增益误差补偿，硬件过采样和抽取以支持13位、14位、15位或16位分辨率，两个带窗口比较功能的模拟比较器（AC），外设触摸控制器（PTC）：12通道电容式触摸和接近感应，23个可编程I/O引脚
