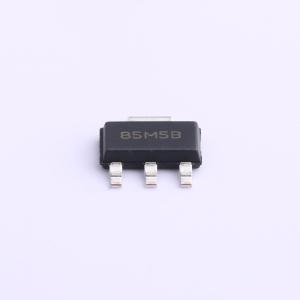

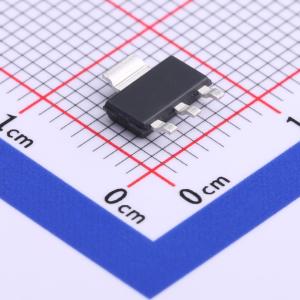

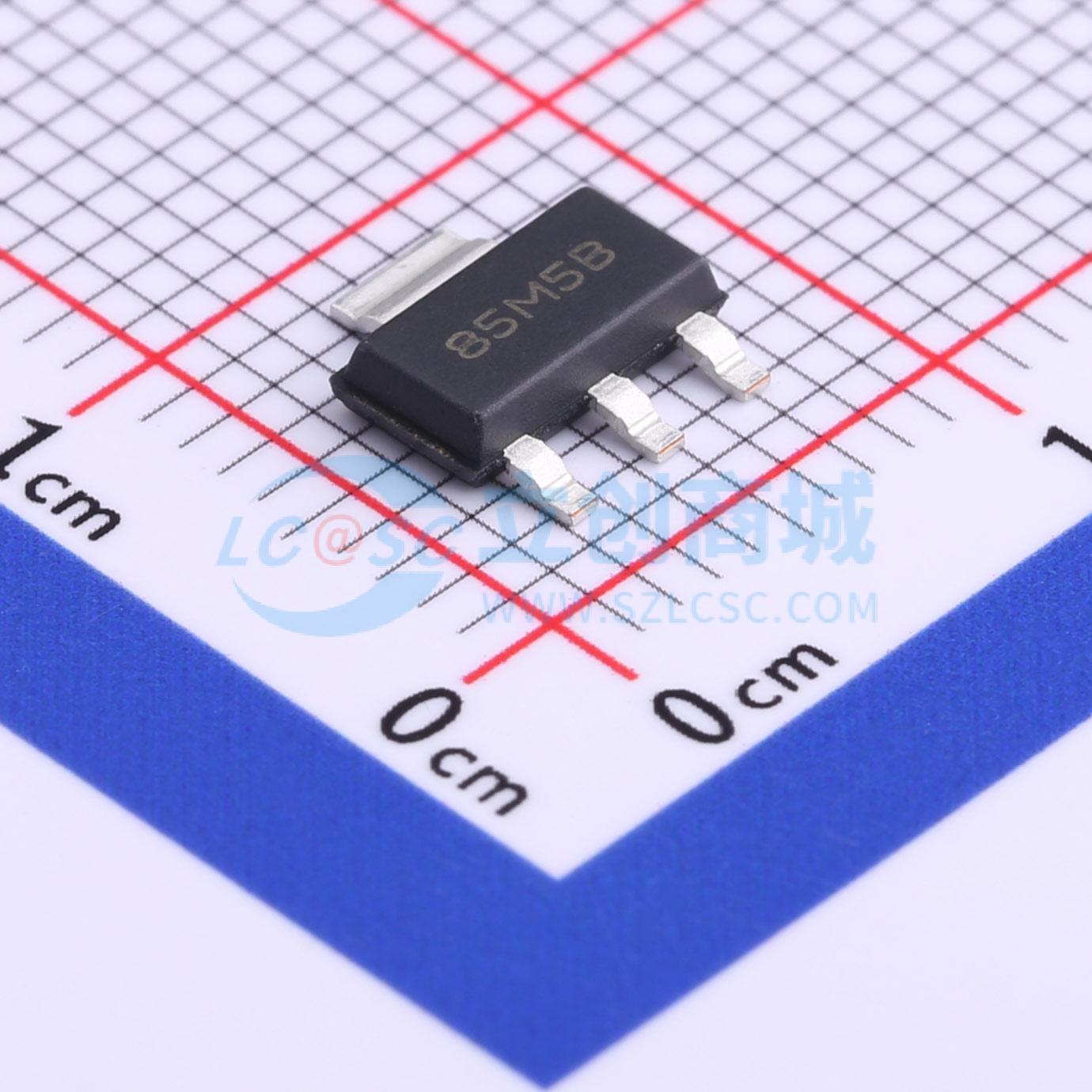

XC6701D502FR-G

XC6701系列是采用CMOS工艺制造的正电压调节器IC，工作电压为28V。该系列由电压基准、误差放大器、电流限制器、热保护电路、相位补偿电路以及驱动晶体管组成。 输出电压可在1.8V至18V范围内以0.1V为增量进行选择，通过激光微调技术进行固定。输出稳定电容（CL）也兼容低ESR陶瓷电容。 内置过流保护电路和热关断电路。当输出电流达到限流水平或结温达到温度限制水平时，这两个保护电路将启动。 CE功能可关闭输出，使IC进入待机模式，从而大幅降低功耗。可根据应用从SOT - 25、SOT - 89、SOT - 89 - 5、USP - 6C、SOT - 223和TO - 252等封装中进行选择。

• 最大输出电流：超过150mA（限制为200mA）
• 压差：300mV（输出电流Iout = 20mA时）
• 输入电压范围：2.0V~28.0V
• 输出电压范围：1.8V~18.0V（以0.1V为增量）
• 高精度：±2%
• 低功耗：50μA（输出电压Vout = 5.0V时）
• 待机电流：小于0.1μA
• 高纹波抑制比：50dB（频率为1kHz时）
• 工作环境温度：-40°C至+85°C（XC6701B/D），-40°C至+105°C（XC6701A）
• 兼容陶瓷电容（内部相位补偿）
• 封装：SOT - 25、SOT - 89、SOT - 89 - 5、USP - 6C、SOT - 223、TO - 252
• 符合欧盟RoHS标准，无铅

• 汽车音响、汽车导航系统
• 笔记本电脑/平板电脑
• 移动设备/终端
• 数码相机/摄像机
• 智能手机/移动电话
• 多功能电源
